全面解析微電網結構與發展趨勢（附五大案例與經濟效益分析）

2018-01-24 11:19:24 能源生態圈　點擊量：評論 (0)

隨著用電規模的不斷擴大，我國大電網正面臨著越來越嚴重的安全性和可靠性問題。天然氣分布式系統作為微電網的一種，能幫助緩解電網壓力，打

2、我國發展前景與趨勢

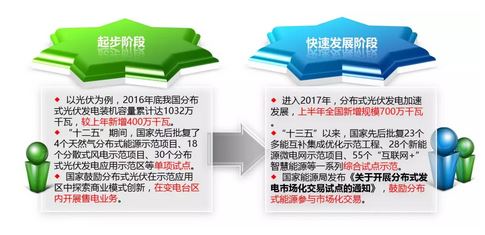

我國分布式能源發展不斷提速，已從啟動階段轉入快速發展階段;發展模式也從單一模式向綜合模式過渡，試點示范也更突出多能互補、多元融合和供需互動;隨著能源行業市場化改革深入，分布式能源有望獲更充分市場化地位。

我國智能電網技術具備國際先進水平，多種技術的利用將使分布式能源開發利用更加智能化。

通過高比例可再生能源的就地消納，可實現可再生能源消納比例的提升

實現能源利用效率的提升，包括能源傳輸效率的提升以及用戶終端能源綜合利用效率的提升

實現能源系統與互聯網概念的深度融合，并基于此推動還原能源商品屬性

典型案例分析

1、鹿西島項目

方案介紹：

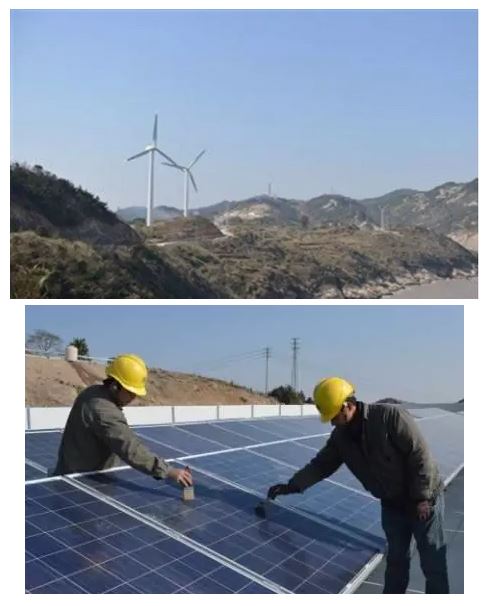

鹿西島并網型微網示范工程位于洞頭縣鹿西島，通過接入35千伏鹿西變10千伏母線實現與大電網的相連，是一個可實現并網與離網運行模式靈活切換的兆瓦級微網示范工程。工程占地面積約16畝，工程在島上主要建設：

風力發電系統：包括2臺780千瓦異步風力發電機組;

光伏發電系統：300千瓦多晶硅;

儲能系統：包括4套500千瓦*2小時鉛酸電池組和1套500千瓦*15秒超級電容;

單戶模式微網系統：20套，包括10套戶用光伏系統(10*2kW)、5套戶用小風機(每套2*1kW)、5套分布式供能系統(每套1*1kW風機+2kW光伏+19.2kWh鉛碳電池;

監控及能量管理系統：提供數據分析、能量預測、負荷管理、優化運行和經濟調度等功能的微網能量管理系統。

該工程的投運充分開發和利用了島上豐富的風、光能等綠色資源，可靠的微型智能供電網絡，有效解決海島電力供應問題;也是對分布式電源、儲能和負荷構成的新型電網運營模式的有益探索，對推動新技術在海島電網應用具有積極意義，為浙江乃至全國海島供電提供了范本。

運行存在的問題：

一是本工程缺少備用電源，如適當容量的柴油發電機組?？紤]到海島地域的特殊性，受風、光能源間歇性特點的影響，可再生能源有可能不足甚至為零，而鹿西微網儲能配置不足，2MW*2h，孤網運行模式下的供電時效僅3-4小時。

二是本工程設計于2013年9月。由于規劃設計時間較早，且采用了當時較為先進的智能微網設計，微網相關各種裝備還不成熟，即使對一般的分布式電源，也存在控制裝置規格雜亂、標準欠缺等問題。個別裝置由于接口上的不統一，還需要進行規約轉換等處理。

總投資分析：

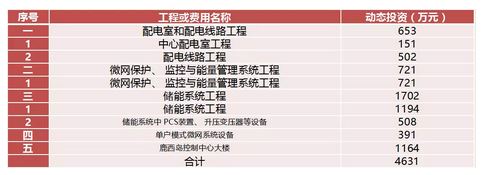

除風力發電系統和光伏系統外，本工程初期投資建設成本動態投資金額總計4631萬元。

風力發電系統由華儀公司投資，約1248萬元;光伏發電系統由正泰公司投資，約300萬元。因此，鹿西微網初期建設總體投資金額6179萬元。

經濟效益分析：

不考慮資金時間成本和負荷增量等因素，考慮靜態模型，以2016年統計數據估算：

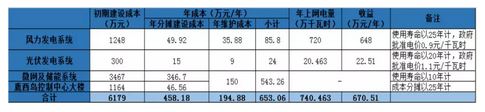

由上表可知，鹿西微網年分?jǐn)偝杀?53.06萬元，年上網電量740.463萬千瓦時，年收益為670.51萬元。

2、南麂島微網示范工程

方案介紹：

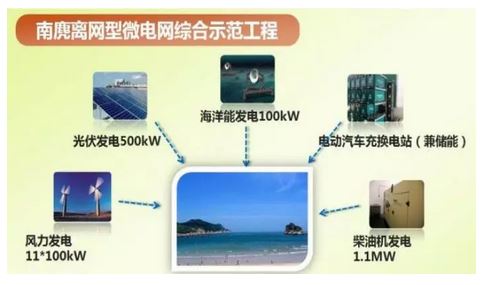

南麂微網示范工程建設規模為風力發電11×100千瓦、光伏發電500千瓦、海洋能發電30千瓦、柴油機發電1100千瓦，儲能系統與電動汽車充換電站配合，采用電動汽車標準電池，儲能電池可以利用存儲的電能向電網供電，減少柴油發電機運行時間，也可以作為電動汽車的動力電池，使多余可再生能源得到充分利用。

該工程項目總投資1.5億元，屬于新型的離網分布式電源，具有多樣化、可靠性要求高、系統復雜的特征。

上一頁 1 2 3 4 5 下一頁
