系統概述

LSC-1000配電自動化（用電及能效管理）系統是針對工業園區、商業樓宇、學校、公用建筑、廠礦企業等用電系統的電氣自動化整體解決方案。產品綜合應用了電力測控、微機保護、電能質量監視、能耗監視、網絡通信、計算機軟件等技術，實現對用電系統的全面自動化、節能能效管理、信息化管理。

應用配電自動化（用電及能效管理）系統可顯著提升用電管理水平，減員增效；并可利用能耗監視和能效評估等增值功能，通過管理和技術手段實現節能降耗。

系統構成

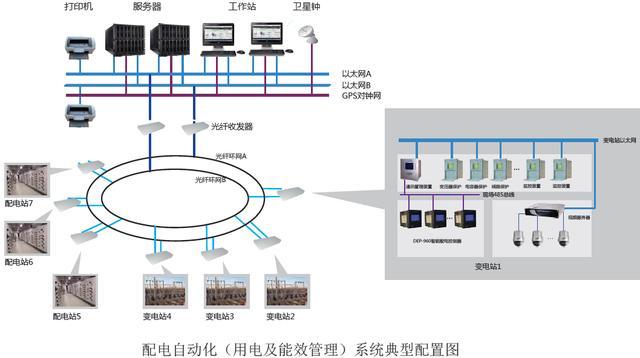

配電自動化（用電及能效管理）系統由間隔站控子系統、通信子系統和主站系統三大部分構成。

間隔站控子系統

間隔站控子系統對各變、配電站、配電室35kV/10kV高壓電氣間隔實現微機保護測控，對低壓電氣間隔實現智能測控，所有間隔測控單元的信息都匯總到站控通信管理機。

通信子系統

通信子系統連接各間隔站控子系統和主站系統，可采用有線、無線等混合通信方案。有線通信方案可以是電話專線、電力線載波、光纖等；無線通信方案可以是GPRS/3G/4G、數傳電臺等。

主站系統

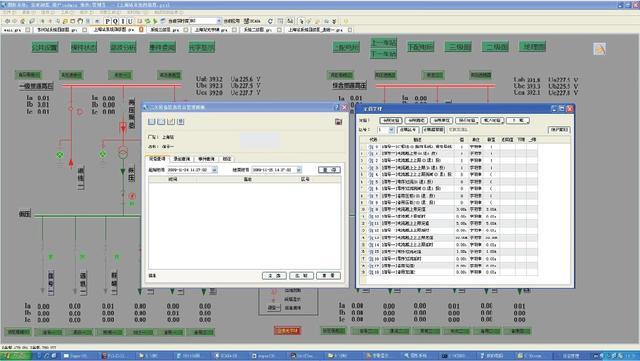

主站系統實現各變、配電站的電氣信息綜合采集、存儲、監視、分析、預警等功能，同時實現能耗監視和能效評估，也可集成安防及視頻監控。主站系統通過友好豐富的人機界面向運行監視人員提供系統運行監控界面。

功能和技術特點

微機保護

變壓器保護、進出線路保護、電容器保護、分段保護、備自投等

電力監控

三相電壓、三相電流、有功、無功、功率因素、電度量等數據采集

開關量采集

遙控

SCADA功能

電力運行數據采集，電流、電壓、有功功率、無功功率、功率因素、電度量、開關位置等

運行監視告警

歷史數據存儲和查詢

事件記錄查詢

故障錄波

運行報表自動生成

遠程控制

人機界面

電能質量監視功能

諧波

電壓驟升驟降

電壓電流異常波動

能耗監視分析評估

用電設備能耗采集

分類分項分區統計

能耗同比環比分析

三相平衡度分析

待機功耗分析

功率因素分析

自動生成運行評估報告

安防及視頻監控

煙火告警

在SCADA監視畫面中嵌入設備視頻

云臺控制及視角切換

告警視頻聯動

智能能效管理

節能用電優化分析

節能降耗分析

用電管理

峰、谷、平階段用電情況分析

用電需量值及用電成本分析

全廠年度電費曲線分析

全廠電費計算分析

即時變壓器利用率分析
