復合海纜：海上風電場的“血管”和“神經”

2018-01-22 15:59:55 華普電纜　點擊量：評論 (0)

　　為了傳輸海上風力機組發出的電能，要用到一種特制的電纜，它將電纜和光纜的功能綜合在一起，稱為復合海纜?！　『＠|在整個風電場的運行

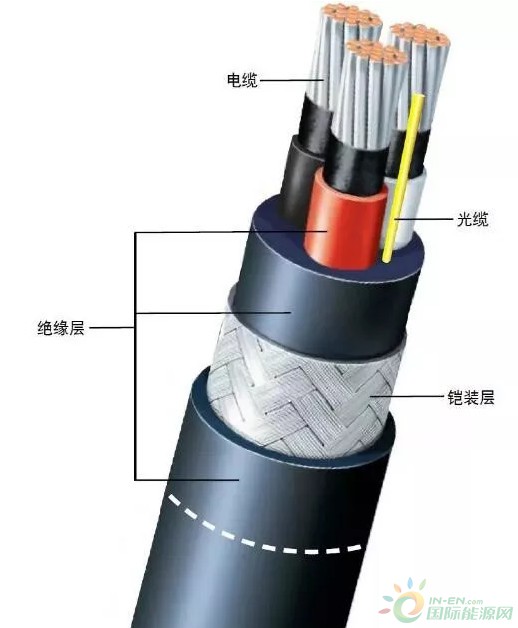

　　為了傳輸海上風力機組發出的電能，要用到一種特制的電纜，它將電纜和光纜的功能綜合在一起，稱為復合海纜。

　　海纜在整個風電場的運行結構中同時扮演著“血管”和“神經”的角色，除了匯集、傳輸電能外，其內部還有光纖單元，作為風電場通信及海纜監測信號的通道。功能“二合一”的海纜一方面節約了海底電纜敷設通道資源，大大節省了工程成本；另一方面，這種集合式的結構使纖弱的光纜得到了更好的保護，增強了可靠性。

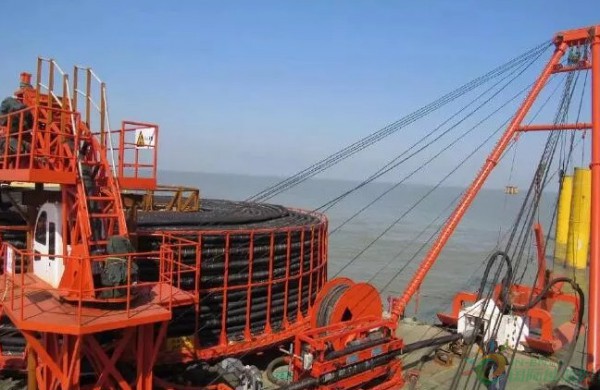

　　▲敷設中的國內首條三芯220千伏的海纜

　　我國早期建設的海上風電場普遍采用35千伏海纜連接風力機直接登陸，經過陸上升壓站，向外送出電能。隨著近年來風電場建設規模越來越大，離岸距離越來越遠，用這種方式的話，海纜數量多、電力損耗大的缺點尤其突出，越來越不適合海上風電的送出。自從江蘇響水海上風電場中在國內首次應用220千伏電壓等級海纜以后，國內近期建設的海上風電項目大多也采用這種海纜。

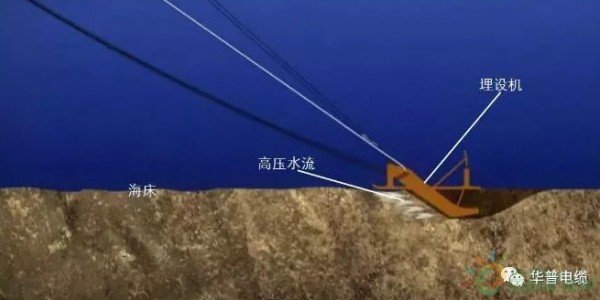

　　▲埋設機在海床之下的底泥中噴出高壓水流，沖擊出一條壕溝，同時敷設海纜。

　　海纜的線路布局

　　在海上風電場中，一般是遵循最大限度利用風能資源的原則來進行布置風力機的，同時還要盡量減小風力機之間的尾流影響。與之配套的海纜在布設的時候，要設計出合理的連接方式（鏈形、環形、星形等），盡量縮短風力機組之間的海纜長度，以降低配套工程投資和場內輸變電損耗。

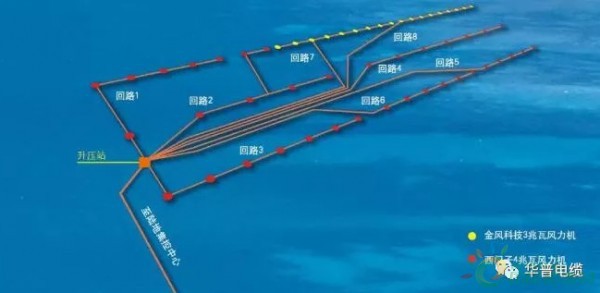

　　▲江蘇響水近海風電場通過8根35千伏海纜匯集風力機發出電能，傳輸?shù)胶Ｉ仙龎赫?，再通過220千伏海纜輸送至陸地集控中心，并入電網。

　　在響水近海風電場中，共有8個聯合單元（即8個回路）匯總到海上升壓站。每8～9臺風力機組成1個聯合單元，由35 千伏集電線路海纜以鏈形（局部為星形）連接起來匯集電能。8根聯合單元的電能在升壓站匯集、升壓至220千伏，再通過220千伏輸電線路海纜傳輸至陸上集控中心，進而輸送至電網。

　　如何敷設海纜？

　　敷設海纜時，有專用的敷纜船。這種敷纜船不會“隨波逐流”，而是利用動力定位系統精確定位在海上的位置、前進和糾偏，可極大提高敷設的精度以及敷纜船在復雜海況下的施工能力。

　　向海底敷埋海纜作業時，將海纜放入埋設機腹部后，將埋設機吊入水中，擱置在海床面上。然后，啟動其自帶的高壓水泵及埋深監測系統，開始敷埋作業。埋設機隨船的拖動而水平移動，噴出的高壓水流沖擊海底淤泥，二者的聯合作用形成初步的斷面，同時敷設海纜，隨著周圍的淤泥坍塌，將海纜埋入海床中。
