最新指令！內蒙古自治區光伏發電站調度管理辦法

2017-12-29 14:09:33 來源:內蒙古經信委　點擊量：評論 (0)

內蒙古電力(集團)有限責任公司、國網內蒙古東部電力有限公司，各有關發電企業:按照《中共中央國務院關于進一步深化電力體制改革的若干意見》(中發〔2015〕9號)、《國家發展改革委國家能源局關于印發電力體

第三章技術管理

第十條光伏發電單元應具備電網規定要求的低電壓穿越能力。在光伏發電站內同一型號光伏發電單元未在能源監管機構要求的期限內完成低電壓穿越改造，或已完成現場改造計劃但未在6個月內完成檢測認證的光伏發電單元視為不具備低電壓穿越能力，禁止并網。

若具備低電壓穿越的光伏電站仍在低電壓穿越范圍內發生脫網，自脫網時刻起該光伏發電站同型機組禁止并網，直至完成低電壓穿越改造。同時在該光伏發電站同型機組重新完成整改并提供檢測認證報告前，當月按以下公式考核:

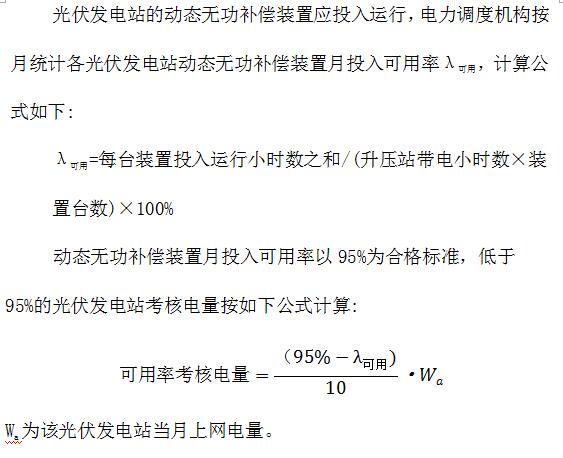

第十一條光伏發電站應配備動態無功補償裝置，并具備自動電壓調節功能。

(一)若光伏發電站內無動態無功補償裝置(動態無功補償裝置主要包括MCR型、TCR型SVC和SVG)，在場內動態無功補償裝置安裝投入運行前，每月按當月上網電量的2%考核。

(二)動態無功補償裝置性能(包括容量配置和調節速率)不滿足電網要求的光伏發電站在完成整改前，每月按當月上網電量的1%考核。

(三)光伏發電站應裝設自動電壓控制(AVC)子站，AVC子站各項性能應滿足電網運行的需要。未按期完成AVC子站的裝設和投運工作，每月按全場當月上網電量3%考核。

已安裝AVC子站的并網光伏發電站應加強機組AVC子站的裝置維護工作，電力調度機構統計投運率和調節合格率。

1.AVC投運率考核在并網光伏發電站AVC裝置同所屬電力調度機構主站AVC閉環運行時，電力調度機構按月統計各光伏發電站AVC投運率。AVC投運率計算公式如下:

AVC投運率=AVC子站投運時間/光伏發電站運行時間×100%在計算AVC投運率時，扣除因電網原因或因新設備投運期間AVC子站配合調試原因造成的AVC裝置退出時間。

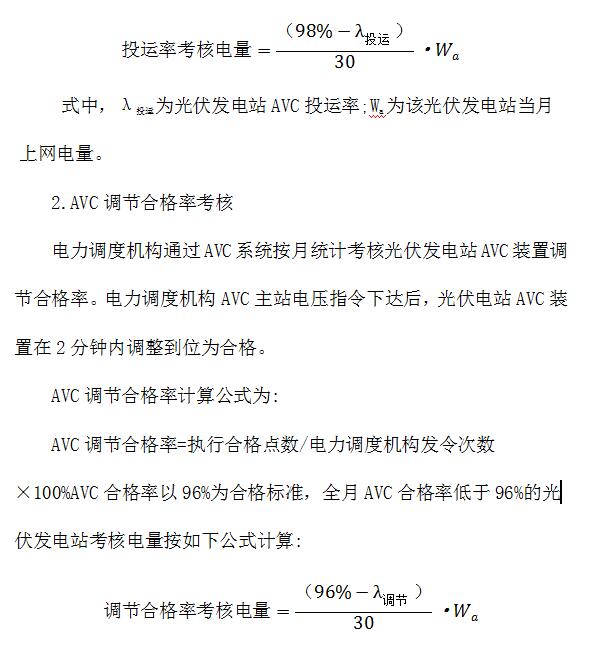

AVC投運率以98%為合格標準，全月AVC投運率低于98%的光伏發電站考核電量按如下公式計算:

式中，λ調節為光伏發電站AVC調節合格率;Wa為該光伏發電站當月上網電量。

(四)光伏發電站應按照調度運行要求確保并網點電壓(光伏發電站升壓站高壓側母線)運行在電力調度機構AVC主站下發的電壓曲線范圍之內，電力調度機構按季度印發各光伏發電站電壓曲線，并按月統計各光伏發電站電壓合格率，電壓合格率計算公式如下:

電壓合格率=并網點電壓運行在電壓曲線范圍之內的時間/升壓站帶電運行時間×100%電壓合格率以100%為合格標準，全月電壓合格率低于100%的光伏發電站考核電量按如下公式計算:

式中，λ電壓為光伏發電站電壓合格率;Wa為該光伏發電站當月上網電量。當光伏發電站AVC投運時不考核光伏電站母線電壓合格率。第十二條光伏發電站應具備有功功率調節能力，需配置有功功率控制系統，接收并自動執行電力調度機構遠方發送的有功功率控制信號(AGC功能)，確保光伏發電站最大有功功率值不超過電力調度機構的給定值。光伏發電站有功功率控制子站上行信息應包含有效容量、超短期預測等關鍵數據。未在規定期限內完成有功功率控制子站的裝設和投運工作，每月按全場當月上網電量3%考核。對已安裝有功功率控制子站的并網光伏發電站進行投運率考核。在并網光伏發電站有功功率控制子站閉環運行時，電力調度機構按月統計各光伏發電站有功功率控制子站投運率。投運率計算公式如下:

投運率=子站投運時間/光伏發電站運行時間×100%

在計算投運率時，扣除因電網原因或因新設備投運期間子站配合調試原因造成的系統退出時間。

投運率以98%為合格標準，全月投運率低于98%的光伏發電站考核電量按如下公式計算:

式中，λ投運為光伏發電站有功功率控制子站投運率;Wa為該光伏發電站當月上網電量。

第十三條光伏發電站應執行繼電保護及安全自動裝置管理規定，考核規則如下:

(一)并網光伏發電站線路、變壓器、母線、光伏發電單元、變頻器所配繼電保護和安全自動裝置不正確動作，每次按照全站當月上網電量的0.5%考核。造成電網事故的，每次按照全站當月上網電量的1%考核。

(二)光伏發電站繼電保護及安全自動裝置的配置和選型應滿足繼電保護相關規程、規定要求，且必須與系統保護配合。系統狀態改變時，應按要求按時修改所轄保護的定值及運行狀態。不滿足的光伏發電站應限期整改，逾期未完成整改，則每月按照全站當月上網電量的0.25%考核。

(三)并網光伏發電站線路、變壓器、母線、光伏發電單元、變頻器所配繼電保護和安全自動裝置未按調度要求投運，導致電網事故擴大或造成電網繼電保護和安全自動裝置越級動作，每次按照全站當月上網電量的1%考核。

(四)并網光伏發電站不能提供完整的故障錄波數據、繼電保護和安全自動裝置動作情況，影響電網事故調查，每次按照全場當月上網電量的0.25%考核。

(五)光伏發電站匯集線系統單相故障應能快速切除，不滿足要求的光伏發電站應限期整改，逾期未完成整改，則每月按照全站當月上網電量的0.25%考核。

(六)光伏發電站應按照繼電保護管理要求及時填報設備基礎數據。涉網繼電保護和安全自動裝置發生的缺陷及異常，并網光伏發電站應在處理完畢后3個工作日內將缺陷及異常處理情況報送所屬調控機構，未及時報送，每次按照全站當月上網電量的0.25%考核。

2. 涉網繼電保護及安全自動裝置動作后，應立即按規程進行故障分析和處理，并在故障發生后1個工作日將故障數據報送至所屬調控機構。未及時報送，每次按照全站當月上網電量的0.25%考核。

(七)對并網光伏發電站繼電保護專業的安全運行水平進行考核。

1. 并網光伏發電站受到繼電保護技術監督一級告警，每次考核電量為并網電站當月上網電量的0.5%，若未按期整改，每次考核電量加扣當月上網電量的1%。

2. 并網光伏發電站受到繼電保護技術監督二級告警，每次考核電量為并網電站當月上網電量的0.25%，若未按期整改，每次考核電量加扣當月上網電量的0.5%。

(八)光伏發電站應按規程、規定對所屬繼電保護及安全自動裝置進行調試、巡視、定期校驗和維護，使其滿足裝置原定的技術要求，裝置定值符合整定要求，并保存完整的調試報告和記錄。不滿足要求者，按照全站當月上網電量的1%考核。

(九)光伏發電站應嚴格執行繼電保護及安全自動裝置反事故措施。不滿足反措要求的光伏發電站應限期整改，逾期未完成整改，則每月按照全站當月上網電量的1%考核。

(十)對并網光伏發電站涉網繼電保護及安全自動裝置運行指標進行考核。以下要求未能達標者，每項考核電量為全站當月上網電量的0.25%。

1. 繼電保護主保護月投運率>99.5%。

繼電保護主保護月投運率計算公式為:

RMD=(TMD/SMD×100%)

其中RMD為主保護月投運率;TMD為主保護裝置該月處于運行狀態的時間;SMD為主保護裝置該月應運行時間。

2. 安全自動裝置月投運率>99.5%。

安全自動裝置月投運率計算公式為:

RSS=(TSS/SSS)×100%

其中RSS為安全自動裝置月投運率;TSS為安全自動裝置該月處于運行狀態時間;SSS為安全自動裝置該月應運行時間。

3. 故障錄波月完好率>99.5%。

故障錄波月完好率計算公式為:

RSR=(NSR/NRE)×100%

其中RSR為故障錄波月完好率;NSR為該月故障錄波完好次數;NRE為該月故障錄波應評價次數。

第十四條電力調度機構按其管轄范圍對并網光伏發電站自動化設備(包括監控系統、PMU裝置、電量采集裝置、時鐘系統及監測裝置、調度數據網、二次系統安全防護設備、新能源綜合通訊管理終端、UPS電源等)開展技術指導和管理工作?？己艘?guī)則如下:

(一)并網光伏發電站自動化設備(包括監控系統、PMU裝置、電量采集裝置、時鐘系統及監測裝置、調度數據網、二次系統安全防護設備、UPS電源等)應配備而未配備者，或設備性能指標不滿足要求者，以及自動化設備供電系統不滿足規范者，應限期整改，逾期未完成整改者，按每項自動化設備考核并網光伏發電站當月上網電量的0.5%，有多項自動化設備未配置、或性能指標不滿足要求或供電系統不滿足規范，按項數進行累加。
