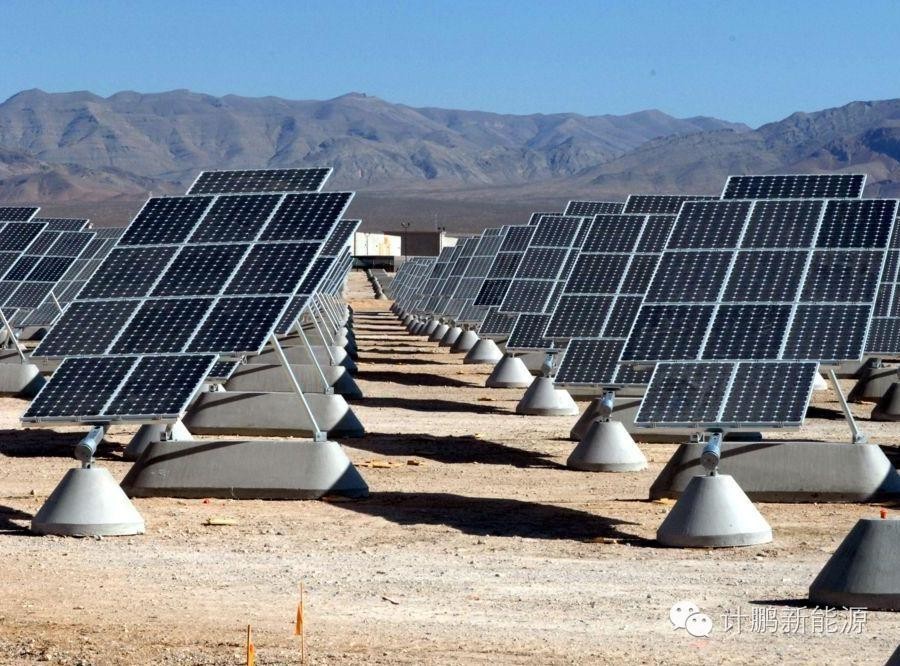

近年來光伏發電系統發展迅速，建設經濟高效的盈利性的光伏電場，反映了太陽能設備廠商最重要的目標和核心競爭力。事實上，經濟效益不僅僅取決于太陽能組件自身的效率，也與配套系統部件密切相關，高質量的配套部件可以保證太陽能光伏發電系統高效、穩定、長期的運行。太陽能光伏發電系統中，電纜的用量及費用是配套電氣設備的基礎，其用量之大超過一般發電系統，同時也是影響整個系統效率的重要因素之一。

光伏發電工程中電纜工程建設費用一般比較大，敷設方式選擇直接影響著建設費用，所以合理規劃、正確選擇電纜的敷設方式，是電纜設計工作的重要環節。

一、電纜的敷設

電纜敷設方式根據工程情況、環境條件和電纜規格型號、數量等因素綜合考慮，且按滿足運行可靠、便于維護的要求和技術經濟合理的原則來選擇。光伏發電項目直流電纜的敷設主要有直埋鋪沙墊磚敷設、穿管敷設、槽架內敷設、電纜溝敷設、隧道敷設等，交流電纜的敷設與一般電力系統敷設方式差異不大。

直流電纜多用于光伏組件之間、組串至直流匯流箱之間、匯流箱至逆變器之間，其截面積小、數量大，通常情況下電纜沿組件支架綁扎或穿管直埋進行敷設，在敷設時一般要考慮：

(1)組件之間連接電纜及組串與匯流箱之間連接電纜，盡可能利用組件支架作為電纜敷設的通道支撐與固定，可在一定程度上降低環境因素的影響的作用。

(2)電纜敷設的受力要均勻適當，不宜過緊，光伏場所一般晝夜溫差較大，應避免熱脹冷縮造成線纜斷裂。

(3)在建筑物表面的光伏材料電纜引線，要考慮建筑整體美觀，敷設位置應避開在墻和支架的銳角邊緣布設電纜，以免切、磨損傷絕緣層引起短路，或受剪切力切斷導線引起斷路。同時要考慮電纜線路遭直擊雷等問題。

(4)合理規劃電纜敷設路徑，減少交叉，盡可能的合并敷設以減少項目施工過程中的土方開挖量以及電纜用量。

二、電纜的連接

光伏發電系統中的直流線纜多為室外敷設，連接方式以接頭插接為主，可穿管中加以保護，利用組件支架作為電纜敷設的通道和固定，降低環境因素的影響。其他的電纜連接與一般電力系統中電纜連接方式大致相同。
