太陽能電池板在制造、運輸、設(shè)置時以及因老化，會發(fā)生各種各樣的故障。筆者將就檢測這些故障的方法，介紹Chemitox(東京都大田區(qū))在評測服務(wù)中的事例和積累的知識。

本文介紹長時間暴露在高溫、高濕環(huán)境下的太陽能電池板故障事例。該事例中在外觀上主要有兩種表現(xiàn)：一種是樹脂背板部分鼓包;另一種是電池單元(發(fā)電元件)外周附近從保護玻璃上剝落的“脫層”現(xiàn)象(圖)。

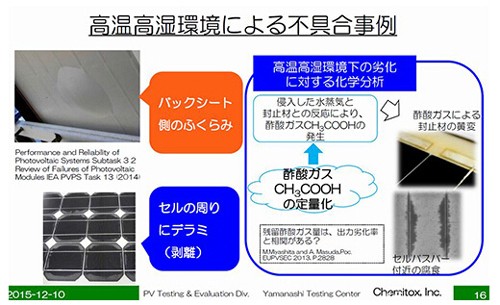

背板鼓包(左上)，電池單元外周剝離(左下)樹脂材料導(dǎo)致的故障事例(出處：Chemitox)

這兩種現(xiàn)象都是樹脂部材在高溫高濕環(huán)境下發(fā)生劣化導(dǎo)致的。

“背板鼓包”(圖左上)是背板的樹脂封裝材料產(chǎn)生氣體，像氣球一樣鼓起來的現(xiàn)象。

“脫層”(圖左下)是因為背板和樹脂封裝材料劣化，電池單元以外周附近為起點剝落，導(dǎo)致保護玻璃與封裝材料或者封裝材料與電池單元之間發(fā)生剝離的現(xiàn)象。剝離會造成光透射率降低，從而導(dǎo)致電池單元輸出功率降低。

當(dāng)判明發(fā)生了這類故障，造成太陽能電池板輸出功率降低時，要使發(fā)電量的減少最小化，就要迅速更換電池板。

另外，為了防止今后同樣的現(xiàn)象再發(fā)生，先查明原因可以說非常重要。因此認為，用化學(xué)方法分析高溫高濕環(huán)境下的劣化機制是較為有效的做法。

關(guān)于背板的劣化，背板上附著的醋酸氣體(CH3COOH)殘量認為可能與輸出功率的降低率有關(guān)聯(lián)。醋酸氣體是保護玻璃與背板之間填充的封裝材料EVA(乙烯-醋酸乙烯酯共聚物)產(chǎn)生的。

因此，對背板附著的醋酸氣體定量化是分析的目的之一。

醋酸氣體是太陽能電池板內(nèi)進入的水蒸氣與封裝材料EVA發(fā)生化學(xué)反應(yīng)產(chǎn)生的。

這種劣化還會對母線(電池單元上的粗線狀電極)周圍造成腐蝕等，查明了多種關(guān)聯(lián)性。

查明了劣化機制后，就能確定對策的方向。對此次的事例，已對封裝材料使用的EVA，采取了必要措施等，在由太陽能電池板廠商和材料廠商努力加以改善。
