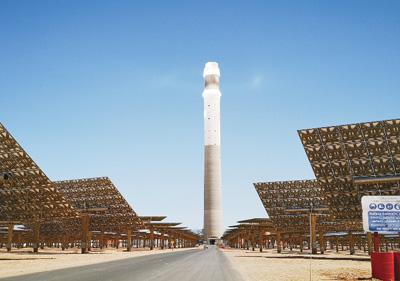

6月，摩洛哥瓦爾扎扎特進入盛夏，陽光將蘊含的巨大能量猛烈地投向廣袤大地。努奧三期塔式光熱電站廠區中央，一座高達243米的光熱塔巍然屹立，猶如一座巨碑，向世人展示著中國能建設計集團西北院（以下簡稱“西北院”）設計師們用智慧與汗水寫就的光電傳奇。

設計關乎項目成敗

在熱映的電影《紅海行動》中，太陽能電廠的場景拍攝就選址摩洛哥努奧光熱電站，這是該太陽能電廠場區的三期項目，占地約750公頃，裝機容量150兆瓦，為目前世界上單機容量最大的塔式光熱發電項目，也是“一帶一路”代表工程。吸熱塔總高243米，是目前世界上最高的吸熱塔。

“單機容量最大，吸熱塔最高，努奧三期項目在創下兩項世界之最的同時，也意味著我們面臨著前所未有的設計挑戰。”土木工程技術部主任工程師李紅星介紹說。塔式光熱電站是通過多臺跟蹤太陽運動的定日鏡，將太陽能輻射反射至吸熱器，把太陽輻射能轉化為傳熱介質的熱能，再通過熱力循環轉換成電能的太陽能熱發電系統?？梢哉f吸熱塔就是光熱電站的動力之源，其設計關乎整個項目成敗。

據李紅星介紹，吸熱塔是200米以下為混凝土結構、200米以上為鋼結構的混合結構，設計主要面臨兩大難關：

一是沒有直接遵循的設計規范。吸熱塔設計既采用美國標準，又要符合當?shù)貥?biāo)準?？拐鹪O(shè)計同樣如此。吸熱塔頂部荷載多達3000噸，目前國際上還沒有專門的設計規范。經過反復調研和分析，設計人員最后采用了最符合實際情況的美國煙囪規范進行設計。

二是中外設計理念和習慣存在巨大差異。熔鹽管道系統由國外公司設計，全廠建（構）筑物的土建設計由西北院完成，雙方工作交叉較多，設計理念、設計習慣等方面的磨合貫穿于設計全過程。“按合同要求，吸熱塔基本設計由國外公司來完成，我們負責施工圖設計。在收到國外公司的初步概念設計之后，我們就一直等對方提供管道和設備荷載，以便建立結構模型，而對方也在等我們建立初步結構模型，以便進行管道和設備布置，從而提供相關荷載，這就進入了死循環。”土建結構室經理助理何邵華舉例說，“起初，我們都遵從各自的工作流程，卻沒想到雙方流程正好是相反的。后來通過加強溝通，互相適應，工作逐漸步入正軌。”

融會貫通產研結合

2016年9月，國家首批20個光熱發電示范項目正式公布，其中9個為塔式光熱發電項目。塔式光熱發電項目以帶儲熱、成本低、電力品質優等優勢，得到大力扶持。如何建立適合我國國情的吸熱塔結構設計方法變得十分重要和迫切，西北院在努奧項目中的產研結合為此提供了寶貴的經驗。

吸熱塔并不是煙囪，煙囪自下而上質量分布比較均勻，各個方向的荷載都有較為成熟的計算理論依據，而光熱塔由于上部的吸熱設備等原因，質量分布并不均勻，剛度分布有突變。為使設計方案更加符合工程實際，西北院特地委托湖南大學，在陳政清院士的帶領下進行了風洞實驗，還邀請了前國際風工程協會主席Yukio Tamura 教授和國內知名專家對試驗方案和結果進行了審查，確保試驗方案和結果的客觀性、合理性、權威性。最終，努奧項目光熱塔設計方案也根據試驗結果進行了修改完善，順利通過了業主方組織的各項評審。

在吸熱塔設計過程中，西北院通過大量的有限元仿真模型進行數值模擬，使設計方案更加科學。“吸熱塔的基礎采用了圓環形板式，目前國外尚沒有此類基礎的計算公式，我們先后采用ANSYS、ABQUAS等國際通行有限元軟件進行了計算。”結構工程師杜吉克說，“但是有限元計算是建立在很多假定簡化條件上的，土體與基礎脫開情況、上部荷載的模擬施加等都會對結果有很大的影響，所以我們并沒有完全迷信于有限元模擬。以基礎的剪切計算為例，我們綜合考慮了國內外的規范差異，與有限元結果進行了對比，最終選取較為合理的計算方法，贏得了業主的信任。”

李紅星介紹說，努奧光熱電站的設計工作量等于國內工程的3倍，常常要把國內、國外規范都先獨立算一遍，然后反復分析差異，最終確定設計方案。“這也是很好的積累過程，通過歷練，設計人員更加熟悉國內規范、了解國外規范，取長補短，不斷提高設計水平。”

5月22日，努奧三期項目光塔吸熱器第一階段預熱試驗完成，為下一步進行熔鹽調試、系統整套啟動奠定了基礎。“按照計劃，今年9月份工程將實現并網，我堅信一定會成功，西北院在光熱發電設計技術上必將取得更大的成績。”李紅星信心滿滿地說。
