電力電纜知識匯總（一）

2018-03-20 14:53:40 大云網　點擊量：評論 (0)

電纜網的主要特點優點占用地面和空間少受天氣和外部環境影響小可提高系統功率因數有利于人身安全運行維護工作簡單方便有利于城市規劃，有利

電纜網的主要特點

優點

占用地面和空間少

受天氣和外部環境影響小

可提高系統功率因數

有利于人身安全

運行維護工作簡單方便

有利于城市規劃，有利于環保

缺點

建設投資費用大

電纜線路不易更改

分支技術復雜

電纜接頭需要專門技術，費用較高

故障尋測困難，修復時間長

特別適合采用電纜網的情況

重要辦公場所：黨政機關；科研院所；國際機構；使領館

線路密集的場所：如位于市區的變電站、配電室；發電廠；大型企業內；商業中心；CBD區域；金融中心；城市廣場；高層建筑；居民小區風景名勝；

文物保護區重要跨越：跨越鐵路；跨越高速公路；跨越河流。

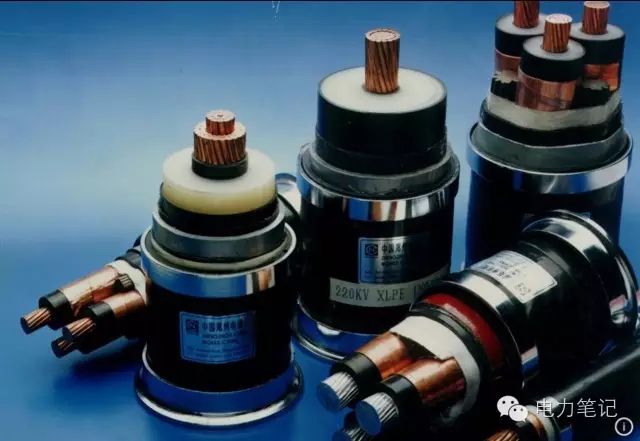

電力電纜的基本知識什么是電力電纜？

在金屬線芯上進行絕緣擠包纏繞，用防護材料進行屏蔽、密封，能夠傳輸電能的特殊導線。主要包括線芯、絕緣、防護、密封。

按照電壓等級分類低壓電力電纜：

低壓電力電纜：3kV及以下；中壓電力電纜：6kV~35kV；高壓電力電纜：66kV~110kV；超高壓電力電纜：220kV~500kV；特高壓電力電纜：750kV；1000kV。

按照絕緣材料劃分電纜類型

1、交聯聚乙烯絕緣電纜2、聚氯乙烯（PVC）絕緣電纜3、聚乙烯（PE）絕緣電纜4、橡膠絕緣電纜5、粘性油紙絕緣電纜6、不滴流油紙絕緣電纜7、充油電纜8、充氣電纜

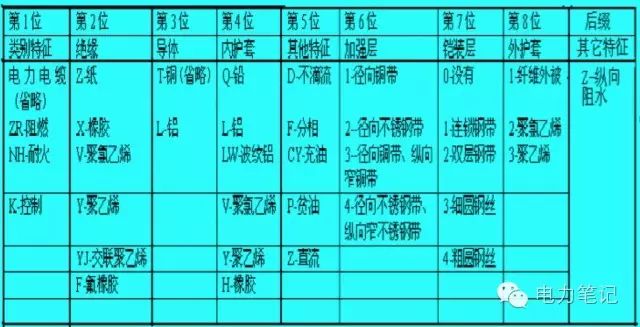

電纜規格型號的含義

比如：ZR-YJY22-8.7/10kV-3×240

①前半部分表示型號：ZR-YJY22阻燃交聯聚乙烯絕緣銅芯聚乙烯內護套雙層鋼帶鎧裝聚氯乙烯外護套。

②后半部分表示規格：8.7/10kV-3×240電纜設計的相電壓U0為8.7kV；電纜設計的線電壓U為10kV；三個線芯，每芯標稱截面為240㎜2。

電纜網中的兩個電壓概念

①電力系統電壓：電力系統正常運行時的額定電壓。如220V、380V、10kV、35kV、110kV、220kV、500kV等。

②電纜產品電壓：表示為U0/U（Um）。如；6/10(12)kV、8.7/10(12)kV、21/35(40.5)kV、26/35(40.5)kV、64/110(126)kV。其中：U0：相電壓；U：線電壓；Um：設備可承受的“最高系統電壓”的最大值（最高電壓）。

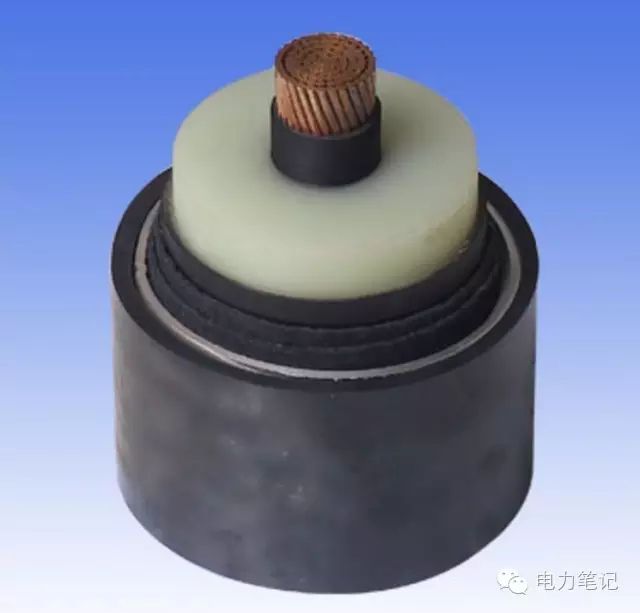

電力電纜的基本結構線芯

①作用是用來傳輸電能，常用材料為銅、鋁。

②截面積（計量單位平方毫米）：為了便于制造和使用電纜的截面采取標準系列規格，我國的規定是：2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、2000、2500等。

③線芯結構：采取多根細絲絞合成束，之后經過模具進行壓緊，使緊壓系數從0.73提高到0.9以上，有利于進行壓接連接。

④電纜導體電阻：導體本身具有電阻，通過電流時會發熱，其溫升數值是限制電纜載流量的關鍵因素。我們希望導體的電阻越小越好。

閥控式鉛酸蓄電池等新技術的采用,無疑對繼電保護及自動裝置的動力帶來可靠性、可依賴性。只要我們加強安裝技術，精心維護，可提高電力系統的安全穩定運行。
