因?yàn)閺氖码娏ο到y(tǒng)方面的工作，故推薦電力系統方向，個人用過的軟件。(電力電子、電路設計方面的軟件，本科用過，久遠了，就不貽誤他人了)

1)BPA

先綜述一下，前三個軟件：BPA、PSASP、PSSE主要用于機電暫態的仿真，對于電力系統穩定的研究很專業。后兩個EMTP和PSACD都是標準的電磁暫態分析軟件。

BPA最初是上世紀60年代由美國邦納維爾電力局(BonnevillePowerAdministration，BPA)開發的，1984年開始由中國電力科學研究院電力系統研究所在全國推廣應用和開發維護。現已具備了電力系統穩態、暫態以及中長期動態、短路電流計算、電壓穩定計算和頻域計算等交直流電力系統全過程仿真能力。美國BPA已于1996年終止了BPA潮流和暫態穩定程序的開發和維護，如今只有中國電力科學研究院電力系統研究所在維護升級PSD-BPA。

BPA是我們天天打交道的東西了，還是挺不錯的，用的熟練了對電力系統架構，各項參數取值，穩定分析都會有較深的認識。去年用BPA做了整個緬甸電網的電力系統規劃和分析計算，感覺對于大型的，整合各種資料的電力系統分析計算，BPA用的還是比較舒服。

唯一的不好之處，在于這個軟件很難找到破解版，是需要軟件狗的，即使有破解版，估計計算的節點也受限制。

2)PSASP

這軟件和BPA類似，功能基本差不多，也是用來搭網架，算潮流，算短路，算穩定的。

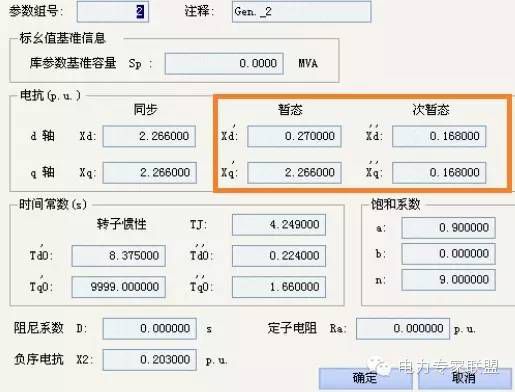

但這軟件有點不好的，因?yàn)槭墙缑媸讲僮?，所以有點不方便，設置參數一個個的弄，很費時間。BPA時窗口代碼式的，就比較好，EXCEL整理數據，一起復制就可以了，而且對參數的熟悉比PSASP要高的多，天天對著能不高么。

這軟件也有比BPA好的，就是BPA不支持用戶自定義，對學生做課題可能不太適合，而PSASP軟件有。

這個軟件也要軟件狗。

3)PSS/E

西門子旗下的大神軟件，相當貴(好像是每年都要交錢)，國外通常只認這個。

PSS/E是一個用于來研究電力傳輸系統、發電機的穩態和動態功能的程序包，能處理潮流計算、故障分析、網絡等值、動態仿真和安全運行優化等問題。輸入輸出可根據用戶要求進行設計，它要求使用者有一定的編程基礎。

PSS/E這軟件也是很難上手的，但是上手了，功能相當強大。個人感覺還是比上兩個軟件嚴謹些，特別在一些模型的考慮上，比如輸電系統的一些塔型都要自己設置，還有比如負荷模型也很靈活。

這個軟件的潮流輸出的圖形非常漂亮，包含所有電氣元件的接線圖，網絡結構和潮流參數，一目了然，而BPA和PSASP通常只是節點圖，比較簡潔，但是反應的東西不是很全面，各有各的好處吧，我比較中意PSSE。

特別給力的是，這個軟件是我在非洲和老黑學的，就在非洲某國的國調里面，別看別人落后，別人國調里的都是歐美海龜，還真看不起中國的電力仿真軟件，只好慢慢學起，也結下了深厚的異國情誼(男性)，而且總調度和專責都是英超球迷，回憶起一起看球一起喝啤酒的經歷還挺美妙的，呵呵，跑題了。

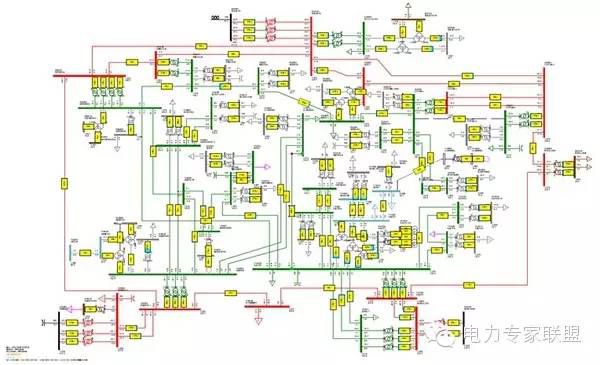

這個軟件就不放界面圖了，要啟動軟件只能去非洲，下圖為潮流。

4)EMTP/ATP

是用于電力系統電磁暫態分析的仿真軟件。EMTP是電力系統中高電壓等級的電力網絡和電力電子仿真應用最廣泛的程序，側重的是系統的運行情況而不是個別開關的細節。

EMTP算暫態應該算是比較權威的，特別在過電壓分析計算中，應該是首選。軟件有破解版的，電力研學論壇上就有。

這塊軟件還是比較難上手的，就過電壓計算來說，因?yàn)榧壬婕斑^電壓系統的理論知識，里面的模型設定和參數整定又需要經驗積累，更需要一些工程實踐經驗。當初我們學這個軟件，也異常艱難。

下圖為算感應電壓前需要搭的一個簡單的輸電系統，用的是ATP。(ATP理論多看看ATP-theorybook中文版，實踐就多看看用戶手冊)

5)PSCAD

PSCAD/EMTDC也是世界上廣泛使用的電磁暫態仿真軟件，EMTDC是其仿真計算核心，PSCAD為EMTDC(ElectromagneticTransientsincludingDC)提供圖形操作界面。

PSCAD比較好的地方，就是軟件界面舒服，可操作性強。它允許用戶在一個完備的圖形環境下靈活地建立電路模型，進行仿真分析，用戶在仿真的同時，可以改變控制參數，從而直觀地看到各種測量結果和參數曲線，極大地方便用戶提高仿真的樂趣和效率。PSCAD里面提供豐富的元件庫，從簡單的無源元件到復雜的控制模塊，以致電機、FACTS裝置、電纜線路等模型都有涵蓋，還可以自定義模塊。軟件也有破解版的，電力研學論壇上就有。

這套軟件還是相對容易上手，個人感覺用的還是比較多的。和EMTP對比的話，涉及交直流的推薦PSCAD，涉及保護和過電壓的推薦EMTP。學校里面如果有RTDS，配合起來用相當不錯，特別是對于交直流輸電系統仿真。今年合作一個科研項目，輕型直流輸電方面的，結果還是挺不錯的。

由于PSACD和EMTP都是電磁暫態仿真軟件，所以對于穩定性的研究比較有限。

6)DIGSILENT

Digsilent也是一個綜合性的電力系統仿真軟件，據說可以把電磁暫態和機電暫態結合起來，沒有用過，不是很清楚，相信大家知道他，是因?yàn)樗壳霸诜抡?a href="http://www.menghuanxiyou2.com/2015/dlknow_0309/10612.html" target="_blank" class="keylink">微電網、新能源發電、電能質量、配電網方面的強大表現。

尤其是風電光伏、配電網和電能質量計算仿真方面，我還想不出比它更為合適的軟件。看著別人用Digsilent算出來的電能質量報告各種高大上，我們的PSASP算的簡直不忍直視。

這軟件很貴的，我也沒有找到破解版的，部門準備引進，但還沒有定論。
