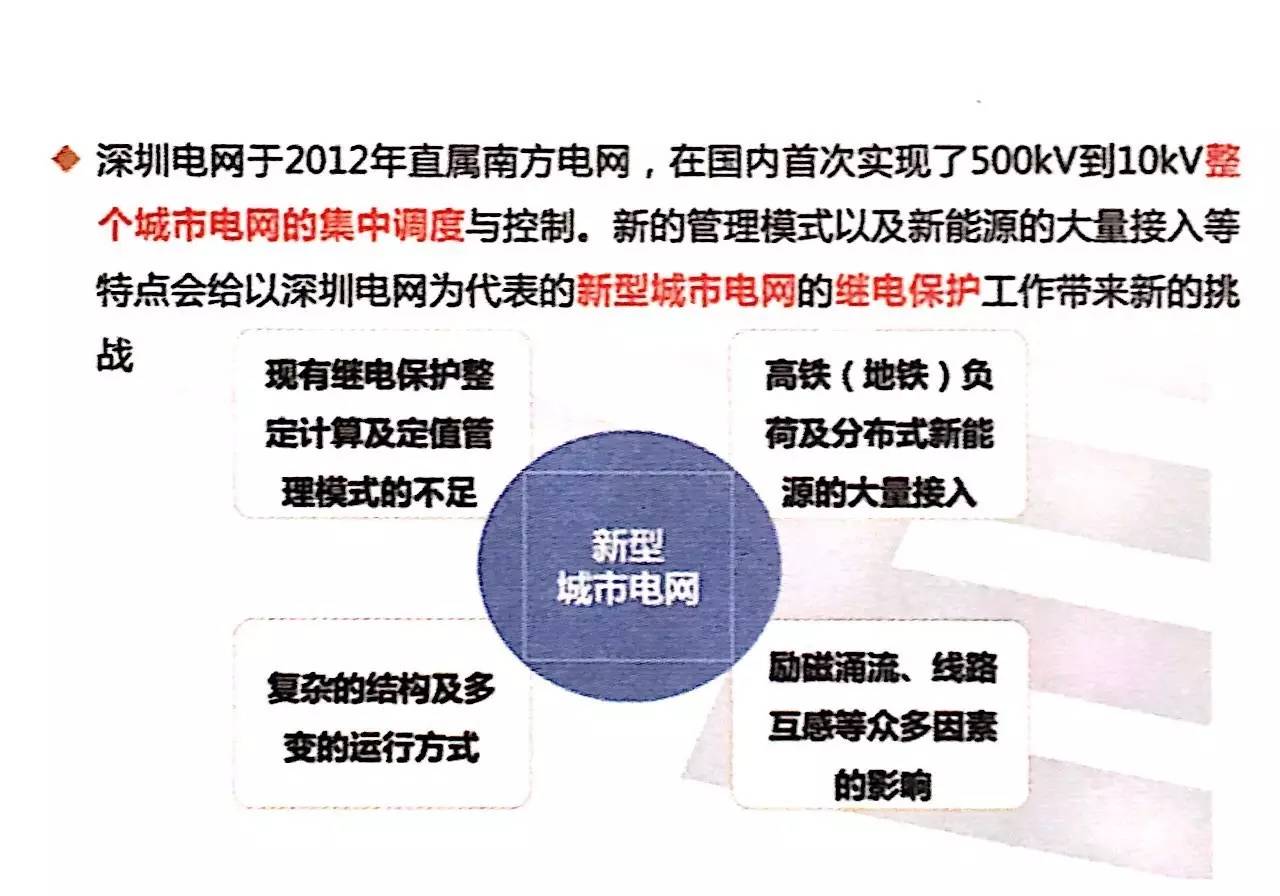

深圳供電局自2012年起在國內首次實現對整個城市電網的一體化集中調度與控制，且隨著分布式新電源、微網、高鐵、地鐵的高密度接入，城市電網的電源與負荷特征發生了重大變化，電網的故障電流分布特性的不同、大量諧波和負序電流的注入、多電壓等級電磁環網運行等一系列新特征給繼電保護的配置、整定和分析帶來了新的挑戰，而適用于新型城市電網的繼電保護一體化分析方法與系統尚屬空缺，本課題旨在提高一體化集中調控新型城市電網的繼電保護分析和運行管理水平。

　　創新點：

　　1、提出了基于故障計算、仿真單元及仿真控制三層模型的城市電網保護與備自投一體化校驗及仿真方法，可校驗故障過程中保護與備自投的配合策略。

　　2、提出了計及電磁暫態過程的保護定值精細化校驗方案，通過仿真變壓器勵磁涌流暫態過程對保護的影響，給出了減小勵磁涌流對繼電保護定值影響的基本策略。

　　3、提出了城市電網多電壓等級繼電保護一體化整定計算、校驗及優化配置策略，以及計及電磁暫態過程的保護定值精細化校驗方法，研發了基于多電壓等級的一體化整定計算與在線分析平臺，實現了跨電壓等級保護定值的優化配合、保護失配量化分析和風險評估。

　　4、研究了在考慮光伏電站低電壓穿越控制特性以及滿足配電網原有繼電保護要求的前提下計算光伏電站的準入容量，進一步計算采取修改電流保護整定值、配置方向元件等相關措施后的光伏電站準入容量。

　　5、研究了非線性負荷及新能源并網對繼電保護的影響機理，提出了其并網繼電保護技術要求與整定原則。

　　應用成效：

　　研究成果已用于深圳供電局的實際生產中，提升了繼電保護精益化整定計算與策略分析水平，提高了繼電保護整定計算及在線分析工作效率，規范了非線性負荷及新能源接入繼電保護策略，提高了電網的安全性。該系統各模塊從2013年投運以來至2015年，為深圳電網累計新增銷售額約9180萬元。該系統為城市多電壓等級電網的繼電保護運行提供決策支持，保障電網安全穩定運行，在大中型調控一體化電網具有推廣應用價值。

　　來源：《2016中國南方電網國際技術論壇成果匯編》
