鞍山供電公司配電自動化系統

2013-11-29 10:56:18 電力信息化　點擊量：評論 (0)

1 概述隨時著改革開放的深入發展，市場經濟已經開始沖擊中國的電力企業，電力的供求關系也已發生很大變化，由過去的供不應求，變成了目前的低水平用電下的供過于求。供電企業也由原來的國家統包統管而變成為成本

1.1 試點工程
試點線路簡介

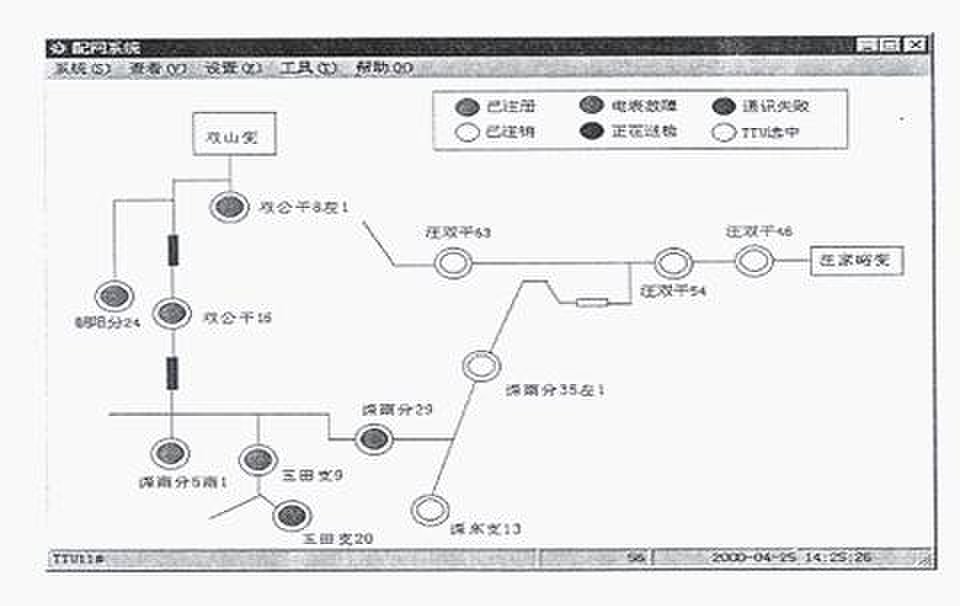

汪雙線和雙深線測點如圖5.1所示。

圖5.1 測量點示意圖

figure5.1 site of measure sketch map

圖中的幾個測量點是根據通信要求和有代表性選取的，在這條線路共有60多個變臺和幾個工業用戶，圖中所畫的幾個測點只是其中的一小部分，試驗證明被測的變臺越多通信的成功率越高。圖中每個測點安裝了變臺綜合測量終端（TTU），它包括主控、測量、高壓載波、低壓載波、電源等部分。TTU可以同時完成在10kV線路上對變電站的通信和完成對各居民用戶的低壓通信進行抄表。變電站工控機通過高壓載波用TTU對變臺參數進行測量和對用戶的電表抄收。
為了解決好通信問題，我們曾對10kV、220V線路、配電變壓器、三相電力電纜進行了高頻特性的測量，歸納的結果如下。
參數測量
配電變壓器、測量結果見表5.1，表5.2，表5.3。
S9型100kVA，10kV/380V變壓器
表5.1

耦合方式相—地		特性阻抗等效C或L	頻率f_kHz
耦合方式相—地		特性阻抗等效C或L	100	200	300	400	500
10kV側	A—地	ZA(Ω)	2120	1233	626	457	345
	A—地	C(pf)	751	646	848	871	923
	B—地	ZB(Ω)	2207	1079	682	549	374
	B—地	C(pf)	721	738	778	725	851
	C—地	ZC(Ω)	2195	1079	682	532	376
	C—地	C(pf)	725	738	778	748	847
380V側	a—地	Za(Ω)	27.2	41	79	150	168
	a—地	L(pH)	43	33	42	59	54
	b—地	Zb(Ω)	26.6	53	89	160	389
	b—地	L(pH)	42	42	47	63	123
	c—地	Zc(Ω)	17	32	47	89	210
	c—地	L(pH)	27	25	25	35	66

S9型200kVA，10kV/380V變壓器
表5.2

耦合方式相—地		特性阻抗等效C或L	頻率f_kHz
耦合方式相—地		特性阻抗等效C或L	100	200	300	400	500
10kV側	A--地	ZA(Ω)	1372	822	412	309	224
	A--地	C(pf)	1160	969	1288	1313	1421
	B—地	ZB(Ω)	1462	700	452	351	248
	B—地	C(pf)	1089	1137	1174	1134	1284
	C—地	ZC(Ω)	1462	700	452	355	251
	C—地	C(pf)	1089	1137	1174	1134	1268
380V側	a—地	Za(Ω)	25	48	81	158	172
	a—地	L(μH)	40	38	43	63	55
	b—地	Zb(Ω)	26
