摘要：本文針對傳統熱網管理中存在的難題，介紹了一種先進的熱網無線監測計量管理系統。同時結合實例，對其運行的安全性和經濟性進行了評估。關鍵詞：無線監測系統、熱網計量管理、節能1、前言城市集中供熱不僅可

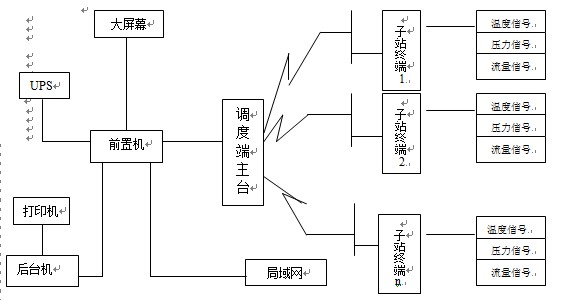

圖1 熱網無線監測系統組成原理框圖

熱網無線智能調度端以MCDS全中文工控軟件為設計平臺，進行熱網系統的功能開發，采用無線傳輸方式，主站電臺覆蓋半徑10公里（充分考慮市區屏蔽作用），選用200M ~ 300M短波數傳電臺。電臺穩定可靠、長期工作無漂移、抗干擾性強、防雷擊。每個子站周期采樣成功率為100%。
3 、系統的主要功能：
3．1 實時監測各熱用戶端的溫度、壓力、流量和累積流量等數據：
3．1．1 根據采集的數據計算實時管損率或售熱率。
3．1．2 分別按質量管損和熱量管損計算日、月、年絕對管損值及管損率。
3．1．3 通過定義時間段計算某時間段內，各用戶、熱網出口的累積流量、累積熱損和管損。
3．1．4 可按年、月、日、小時及自定義時間段生成報表。
3．1．5 可顯示各用戶的分時溫度壓力、流量、分時用汽量、密度、焓值的并行曲線圖和分列曲線圖；以及年、月、日、小時累積流量、累積熱量的曲線圖和棒圖。
3．1．6 完成各用戶小流量、超流量的次數統計。
3．1．7 完成各用戶表計斷電時間、恢復時間和斷電次數記錄。
3．2   調度端可查詢并打印各熱用戶任意時間的定時數據和統計數據：
3．2．1 所有生成的報表、曲線圖、棒圖能隨時以所見即所得的方式打印出來。
3．2．2 強大的表格功能，可以完全替代人工抄表和統計報表工作。
3．2．3 能夠及時發現管網熱用戶端的異常用熱情況。
3．3 短消息報警功能：
3．3．1 設置短消息自動發送系統，各子站與主站的短消息報警及查詢系統相連，將整個系統的異常情況（如現場停電等）通過移動通信司公或聯通公司的短消息及時發送到有關人員的手機上，實現24小時監控。短消息觸發條件可以根據實際情況，可以方便地組態。
3．3．2 能自動監測管網的各式各種異常情況并發出相應的語音或聲響報警實時報警功能。
3．3．3 熱用戶端子站的流量表斷電時，上位機能立即接受到相關報警訊號，并記錄斷電開始、恢復時間、斷電次數。
3．3．4 儀表工作狀態：有市電、無市電用汽單位名稱用不同顏色表示。
3．3．5   異常情況報警：通訊失敗、超流量、無流量、超溫、低溫、超壓、低壓、24V電源消失、溫度短路或開路、UPS備用電源異常及主、從站和儀表自診斷的一些故障時，自動發出報警信息。
3．3．6 編制不同的事件代碼，將異常事件實時用中文顯示出來。
3．4 系統可根據要求對最小用汽量、超申報用汽量和管損分?jǐn)傔M(jìn)行計算。
3．5 系統擴展功能：
系統最多可接入250個子站。在主站上位機上能方便地完成子站的添加、刪除或修改。
3．6 存儲、查詢功能：
所有數據、報表、曲線圖均能永久存儲，所有存儲起來的數據、報表、曲線圖均能隨時供使用者查詢。
3．7 通話功能：
調度端可通過選呼任一用戶端子站進行一對一通話；各用戶端子站也可主動呼叫調度端進行一對一通話。
3．8 網絡功能：
系統軟件采用網絡化設計，支持多種方式網絡接口，通過廠MIS網可訪問熱網采集系統的各種信息。
3．9 系統GPS衛星鐘功能：
主站設置GPS衛星鐘校時系統，各子站與主站的GPS衛星鐘校時系統相連，實現主站和從站的統一定期校時，保證全系統時鐘的準確性和穩定性。
3．10   IC卡預付費系統：
設置IC卡預付費系統，各子站與IC卡預付費系統相連，設定A、B兩級資信用戶：A級用戶可以隨開隨用，月底結帳；B級用戶為刷卡方式，預存汽款，實時結算，設定下限，低于下限時上位機計量系統自動輸出遠程控制命令，由從站通訊控制器自動關閉該用戶進汽電磁閥。也可以通過手動方式來對所有用戶現場的進汽電磁閥進行遠程控制。
