電纜敷設的走向仍然是考慮干擾問題，也是一個輔助的有效措施?？刂葡到y(tǒng)在傳輸弱電信號工作時，何論是受到外部干擾或內部干擾，均可能使傳輸信號畸變，尤其對于模擬信號來說，畸變更為嚴重，而對于數字信號則影響小一些。不管屬于哪一種型式，控制系統的防衛措施應做得盡量完善。

因此變頻器接線規范中，對于電線電纜的敷設走線方向作了一些規定如下：

1.信號線與動力線必須分開走線；

2.使用模擬量信號進行遠程控制變頻器時，為了減少模擬量受來自變頻器和其它設備的干擾，應將控制變頻器的信號線與強電回路(主回路及順控回路)分開走線，二者距離應相隔30cm以上；

3.即使在控制柜內，同樣要保持上述的接線規范，信號與變頻器之間的控制回路線最長不得超過50cm。

4.信號線與動力線必須分別放置在不同的金屬管道或者金屬軟管內。連接plc和變頻器的信號線如果不放置在金屬管道內，極易受到變頻器和外部設備的干擾；同時由于變頻器無內置的電抗器，所以變頻器的輸入和輸出的動力線對外部會產生極強的干擾，因此放置信號線的金屬管或金屬軟管一直要延伸到變頻器的控制端子處，以保證信號線與動力線的徹底分開。電線電纜穿金屬管在施工的工作量比較大，對于微型工程容易做到，但對較長的線路就麻煩了?，F(xiàn)代大型工程都從電纜設計方面解決。

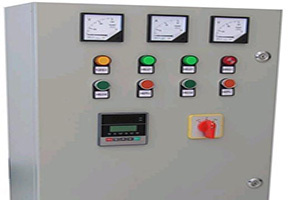

以上只是原則規定，具體電線電纜的選擇，需要根據傳輸信號的性質而定。今天科訊線纜給大家?guī)?lái)變頻器控制柜電線電纜的敷設走線方向，如果大家覺得還有什么電線電纜知識不明白的可以關注科訊線纜微信公眾號bjkexun
