光纜線路的設計

光纜路由的選擇 l光纜路由的選擇原則（確保線路的安全可靠、經濟合理、便于維護和施工，選擇短捷的路由 ）

局站的設置

局站的設置應當在能滿足當前系統建設同時，考慮以后工程建設和系統擴容升級的便利。 l段站的設置與當時傳輸系統及技術有關。目前一般按32x10Gb/sDWDM 系統技術水平設置局站。局站的選擇有等距與不等距的區分，一般情況下，為節省投資及簡化維護采取不等距設置局站。

敷設方式的確定

線路敷設方式有架空、埋式幾種方式。 l埋式分直埋及管道，其中管道又分為普通管道及長途專用管道。長途線路根據其重要性，一般采用埋式敷設；綜合考慮投資的經濟性及線路建設的地形、地勢及其他人為因素的影響也可采用架空方式。近年來由于一些新型管材及施工工藝的出現，管道化敷設成本降低，大段落的直埋方式已逐漸被淘汰。 在確定敷設方式時，應考慮是否可利用現有管道。

光纜（纖）選型

1、光纜容量的確定： 光纜使用壽命按20 年考慮，按需配置。

2、光纖的選型，目前工程中使用的光纖類型主要有G.652 光纖（SMF：標準單模光纖）和G.655 光纖（NZ－DSF：非零色散位移光纖）。 l現在常用G.652D型。 l具體指標可以參考ITU-T G.652標準。 lFTTH 引入了G.657光纖。

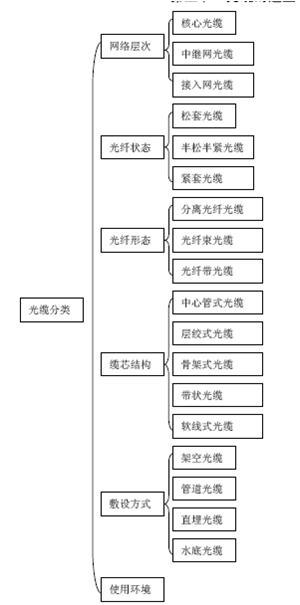

3 、光纜 l光纜按其結構分為層絞式、中心束管式、帶狀、骨架式、單位式、軟線式等多種。目前常用的有層絞式、中心束管式。

敷設安裝要求

一、架空光纜敷設安裝要求 l架空光纜采用雙吊線抱箍（或單吊線抱箍）固定吊線。

二、管道光纜敷設安裝要求 l管道光纜按人工敷設方式考慮，有條件時也可采用機械牽引敷設。 l長途硅芯管內壁摩擦系數較小，可采用先進的氣流穿方法。

三、引上光纜 l敷設安裝要求引上管采用φ100mm 鍍鋅鋼管，內穿φ32/28mm 子管4 根，引上光纜布放在子管內。子管應盡量延伸至光纜吊線下50 厘米處并綁扎在電桿上。引上鋼管的上端用油麻和自粘物等封堵。

四、局內光纜 l敷設安裝要求由于局內光纜路由各局站的情況不同，有些比較復雜，因此，宜采用人工布放方式施工。

光纖與光纜的接續要求

施工前，應根據復測路由計算出光纜敷設總長度以及光纖全程傳輸質量要求，進行光纜配盤；光纜應盡量做到整盤敷設，以減少中間接頭。配盤后管道光纜接頭應避開交通要道口；架空光纜接頭應落在桿上或桿旁1 米左右，每個接頭處，光纜與光纖均應留有一定的余量，以備日后維修或二次接續用。

光纖接續采用熔接法，中繼段內同一根光纖的熔接衰減平均值不應大于0.08dB/ 個（1310nm 波長，OTDR 雙向測試，取平均值）。

線路的防護設計

一、防強電 l本地光纜將各單盤光纜的金屬構件在接頭處作電氣斷開，將強電影響的積累段限制在單盤光纜的制造長度（一般為3Km）內，光纜線路沿線不接地，僅在各局站內接地。7/2.2 鋼絞線吊線可視為光纜吊線的防電、防雷的良導體，故吊線采取每1000 米接地一次。

二、防雷 l在考慮充分利用光纜特點的前提下，提出以下防雷措施：

（1）除各局站外，沿線光纜的金屬構件均不接地。

（2）光纜的金屬構件，在接頭處不作電氣連通，各金屬構件間也不作電氣連通。

（3）局站內的光纜金屬構件相互連通并接保護地線。

三、防蝕、防潮 l光纜外套為PE 塑料，具有良好的防蝕性能。光纜纜心設有防潮層并填有油膏，因此除特殊情況外，不再考慮外加的防蝕和防潮措施。但為避免光纜塑料外套在施工過程中局部受損傷，以致形成透潮進水的隱患，施工中要特別注意保護光纜塑料外套的完整性。

四、防鼠 l鼠類對光纜的危害現象多發生在管道中。但因管道光纜均穿放在直徑較小的子管中，且端頭處又有封堵措施，故不再考慮外加防鼠措施。

五、其他防護 l對架空光纜，若光纜緊靠樹木等物體，有可能磨損時，在光纜與其他物體接觸的部分，應用PVC 管進行保護。如靠近房屋應用防火漆進行保護。在與電力線交叉的情況下，應做好絕緣處理。
