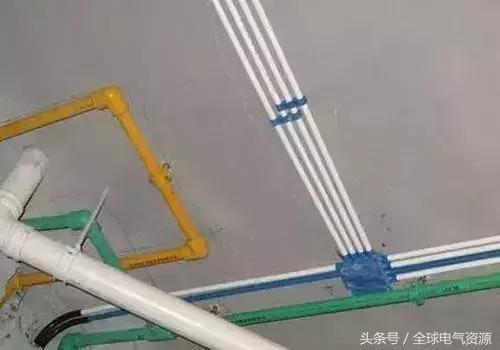

進入春天，眼看又快到家裝旺季，咱們電工朋友當然也要開始忙活起來了。在裝修過程中，安全永遠是首要考慮的因素。家裝中電路一般都是隱蔽工程，如果不仔細，可能會導致電線在管內扭結，給未來的用電安全埋下隱患。那電線應該如何穿管呢？

一、施工準備

（一）作業條件

根據現行國家標準《建筑電氣工程施工質量驗收規定》（GB50303-2002）的規定：管內穿線在建筑物抹灰、粉刷及地面工程結束后進行，穿線前應將電線保護管內的積水及雜物清理干凈。但針對建筑電氣安裝項目逐漸增加，管內穿線的工程量隨之增大，為配合工程整體同步竣工，管內穿線可以提前進行，但必須滿足下列條件：

混凝土結構工程必須經過結構驗收和核定。

磚混結構工程必須初裝修完成以后。

作好成品保護，箱、盒及導線不應破損及被灰漿污染。

穿線后線管內不得有積水及潮氣侵入，必須保證導線絕緣強度符合規范要求。

（二）材料要求

絕緣導線：：導線的規格、型號必須符合設計要求，并應有出廠合格證、“CCC”認證標志和認證證書復印件及生產許可證。導線進場時要檢驗其規格、型號、外觀質量及導線上的標識，并用卡尺檢驗導線直徑是否符合國家標準。

鍍鋅鐵絲或鋼絲：應順直無背扣、扭結等現象，并有相應的機械拉力。

護口：根據管子直徑的大小選擇相應規格的護口。

安全型壓線帽：根據導線截面和根數正確選擇使用壓線帽，并必須有合格證。

連接套管：根據導線材質、規格正確選擇相應材質、規格的連接套管，并有合格證。

接線端子（接線鼻子）：根據導線的根數和總截面選擇相應規格的接線端子。

輔助材料：焊錫、焊劑、絕緣帶、滑石粉、布條等。

（三）主要機具

刻絲鉗、尖嘴鉗、剝線鉗、壓線鉗、電工刀、一字及十字改錐。

萬用表、兆歐表。

放線架、放線車、高凳。

電爐子、電烙鐵、錫鍋、錫斗、錫勺、電工常用工具等。

二、工藝流程

選擇導線→穿帶線→掃管→帶護口→放線及斷線→導線與帶線的綁扎→管內穿線→導線連接→接頭包扎→線路檢查絕緣搖測。

三、操作工藝

（一）選擇導線

根據設計圖紙要求，正確選擇導線規格、型號及數量。

穿在管內絕緣導線的額定電壓不低于450Ⅴ。

導線的分色：穿入管內的干線可不分色。為了保證安全和施工方便，在線管出入處至配電箱、盤總開關的一段干線回路及各用電支路應按色標要求分色，L1相為黃色，L2相為綠色，L3相為紅色，N（針吐線）為淡藍色，PE（保護線）為綠/黃雙色。

（二）穿帶線

帶線用φ1.2～φ2.0mm的鐵絲，頭部彎成不封囗的圓圈，以防止在管內遇到管接頭時被卡住，將帶線穿入管路內，在管路的兩端留有20cm的余量。

如在管路較長或轉彎時，可在結構施工敷設管路的同時將帶線一并穿好并留有20cm的余量后，將兩端的帶線盤入盒內或纏繞在管頭上固定好，防止被其他人員隨便拉出。

當穿帶線受阻時，采用兩端同時穿帶線的辦法，將兩根帶線的頭部彎成半圓的形狀，使兩根帶線同時攪動，使兩端頭相互鉤絞在一起，然后將帶線拉出。

（三）掃管

將布條的兩端牢固地綁扎在帶線上，兩人來回拉動帶線，將管內的浮銹、灰塵、泥水等雜物清除干凈。

（四）帶護口

按管口大小選擇護口，在管子清掃后，將護口套入管口上。在鋼管（電線管）穿線前，檢查各個管口的護口是否齊全，如有遺漏或破損均應補齊和更換。

（五）放線及斷線

放線前應根據圖紙對導線的品種、規格、質量進行核對。

放線：對整盤導線放線時，將導線置于放線架或放線車上，放線避免出現死扣和背花。

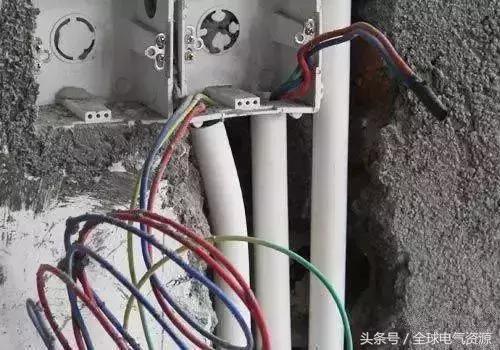

斷線：剪斷導線時，盒內導線的預留長度為15cm，箱內導線的預留長度為箱體周長的l/2，出戶導線的預留長度為1.5m。

（六）導線與帶線的綁扎

當導線根數為2～3根時，可將導線前端的絕緣層剝?nèi)?，然后將線芯直接與帶線綁回頭壓實綁扎牢固，使綁扎處形成一個平滑的錐體過渡部位。

當導線根數較多或?qū)Ь€截面較大時，可將導線前端的絕緣層削去，然后將線芯斜錯排列在帶線上，用綁線纏繞綁扎牢固，使綁扎接頭處形成一個平滑的錐體過渡部位，便于穿線。

（七）管內穿線

當管路較長或轉彎較多時，要在穿線的同時向管內吹入適當?shù)幕邸?/span>

兩人穿線時，一拉一送，配合協調。

（八）導線連接

導線連接時，必須先削掉絕緣層，去掉導線表面氧化膜，再進行連接、加錫焊、包纏絕緣。

（九）接頭包扎

首先用橡膠（或粘塑料）絕緣帶將其拉長2倍從導線接頭處始端的完好絕緣層開始，纏繞l～2個絕緣帶幅寬度后，再以半幅寬度重疊進行纏繞，在纏繞過程中應盡可能收緊絕緣帶，纏到頭后在絕緣層上纏繞l～2圈后，再進行回纏。回纏完成后再用黑膠布包扎，包扎時要銜接好，以半幅寬度壓邊進行纏繞，導線接頭兩端應用黑膠布封嚴密。

（十）線路檢查絕緣搖測

線路檢查。導線的連接及包扎全部完成后，應進行自檢和互檢，檢查導線接頭及包扎質量是否符合規范要求及質量標準的規定，檢查無誤后進行絕緣搖測。

絕緣搖測。線路的絕緣搖測一般選用1 000Ⅴ量程為O～1000MΩ的絕緣電阻表。絕緣電阻表上有三個分別標有“接地（E）”、“線路（L）”和“保護環（C）”的端鈕?？蓪⒈粶y(cè)兩端分別接于“E”和“L”兩個端鈕上。

搖測方法：線路搖測必須分兩次進行。

（1） 管內導線穿后在電氣器具未安裝前進行各支路導線絕緣搖測。首先按戶進行，將燈頭盒內的導線分開，開關盒內的導線連通，分別搖測照明（插座）支線、干線的絕緣電阻。一人搖測，一人及時讀數，搖動速度應保持在120r/min左右，讀數應采用1min后的讀數為宜，并應做好記錄。

（2） 照明器具全部安裝后在送電前，再按系統、按單元、按戶搖測一次線路的絕緣電阻。首先將線路上的開關、刀閘、儀表、設備等置于斷開位置，一人搖測，一人及時讀數，搖動速度應保持在120r/min左右，讀數應采用1min后的讀數為宜，并做好記錄，竣工歸檔，確認絕緣電阻的搖測無誤后再進行送電試運行。
