地球上有個東西，沒有發生問題時，

它們從來都不被注意。

一旦發生故障后，你的生活很麻煩，

才會想起它們的存在。

還有誰？

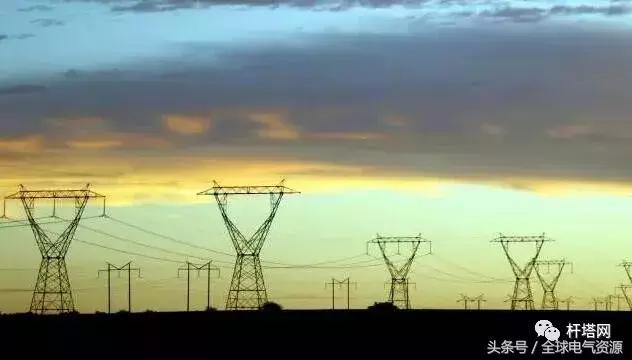

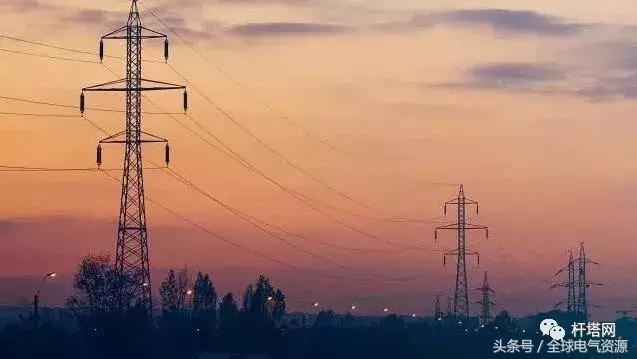

這個東西中文名：電塔

英文名：....這個不重要

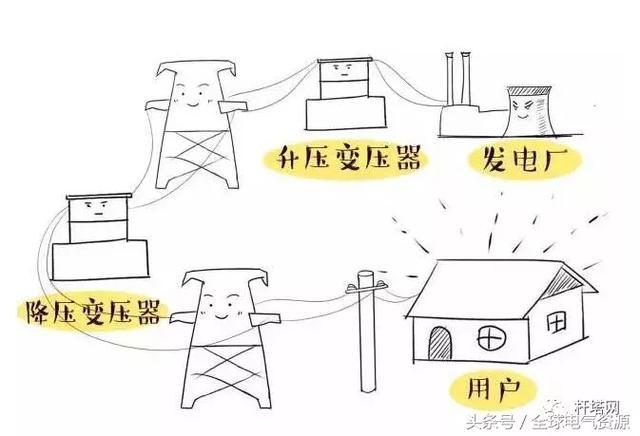

它和架空線路、電纜、配電變壓器

等電力家族成員，組團成配電網系統，

把發電廠產生的電能變成你家里的燈光。

電源有多重要就不我用說了吧，

加熱、制冷、烹飪、冷藏、照明、娛樂、生產…

為我們的生活提供一條龍服務，簡直是業界少有啊。

今天我們就來看看，

電塔是如何在輸電過程中起作用的？

在這之前，

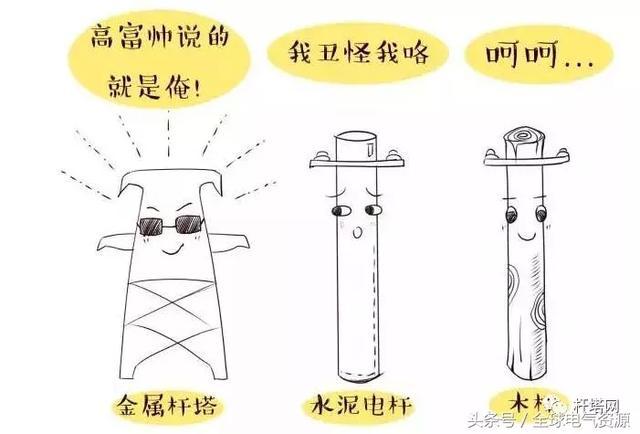

要先說的是它的出生，一般分成三類：

BUT，長相不重要，能耐有多大才關鍵。

對配電網系統來說，它們只有一種使命：

那就是架空電線，并起保護、支撐作用，

保證電能順利到你家。

那么問題來了——

電線是如何固定在這些桿塔上的呢？

呃，這是一個非常嚴肅的學術問題，

它涉及了物理學、動力學、人力學。

這其中經歷了大概這么幾個階段：

1、立塔

世界辣么大，電塔放哪好？

在那配電站附近、在那鄉間的小路上，不離不棄

但是配電線路辣么地長，總不能全都擠在一處吧，

So經過電網公司縝密研究后，

供電蜀黍給它們安排了不同的位置站崗。

然后根據每個電塔在配電線路上的用途和功能，

取了些對于我們來說并不好記的名字

（供電蜀黍：怪我咯）

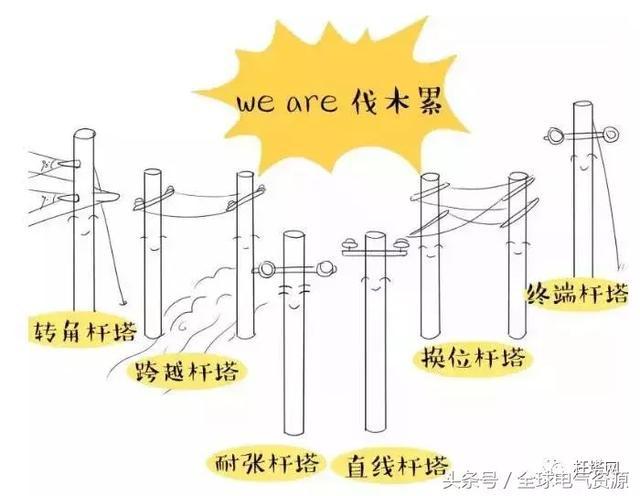

大家看看就算了，它們分別是：

直線桿塔、耐張桿塔、轉角桿塔、

終端桿塔、換位桿塔、跨越桿塔六兄弟

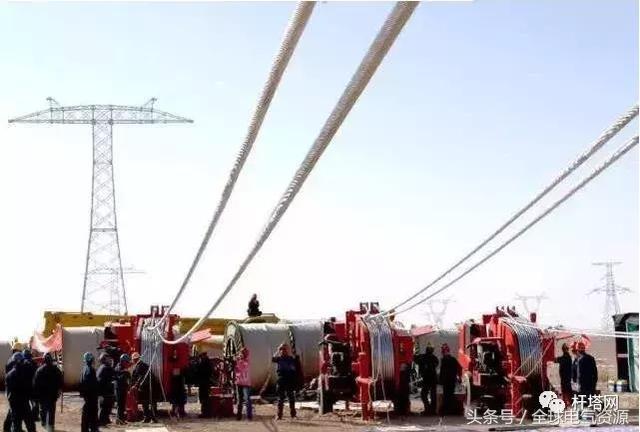

2、放線

塔都立好了，那得穿塔引線。

咳咳坐好了，我要開始裝B拉——

先在塔間搭上引線，用引線把導線拖上桿塔，

然后將電線沿立好的桿塔逐基（個）進行放線。

聽起來是不是很簡單？

呵呵，當你爬到幾十米高的電塔高空作業時，

你會發現你的想法是多么的天真。

不過，社會是在進步滴，

這不，咱們還有動力傘、飛行器、

無人機牽引繩放線呢，

方便，還安全，一口氣放好線不費勁～

3、緊線

放線后就完成了？

NoNoNo，供電蜀黍還得將導線進行緊線架設呢。

一般是逐基（個）桿塔進行安裝固定，

塔上人員利用緊線工具和地上人員配合，

將電線拉直連接在固定器件上。

看完小編只想感嘆，

配電網建設是有多不容易啊。

那么接下來，

微能網小編再帶大家來認一認不同類型的桿塔。

常見桿塔的無非就是幾種，

而且有不同的分類。

我們今天要認識的就是字形塔和象形塔！

首先，我們來講一下字形塔

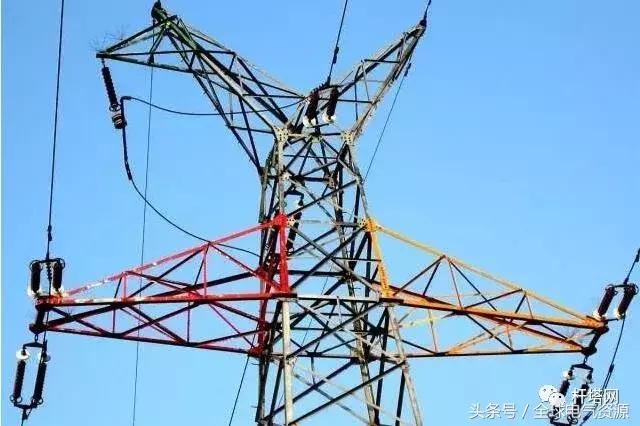

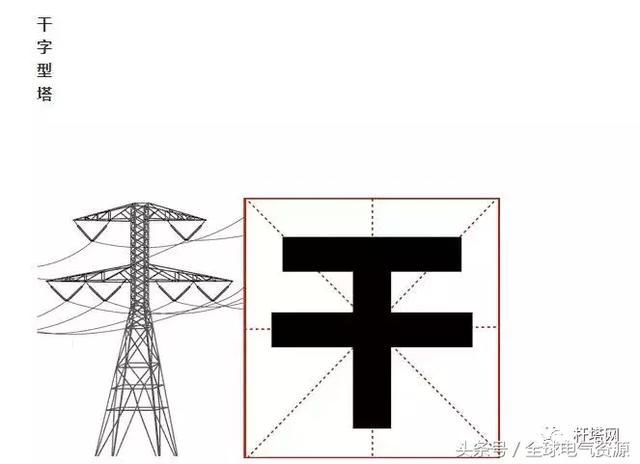

“干”字塔，形似漢字“干”而得名，是直流和交流輸電線路都常見的塔型。多為直線塔，也是≥220 kV輸電線路常見的耐張&轉角塔。

桿塔上只架設一根架空地線，導線呈不對稱三角形布置，其外形呈“上”字形。適用于輕雷及輕冰地區導線截面較小的線路，常用于110 kV及以下電壓等級的電力線路。

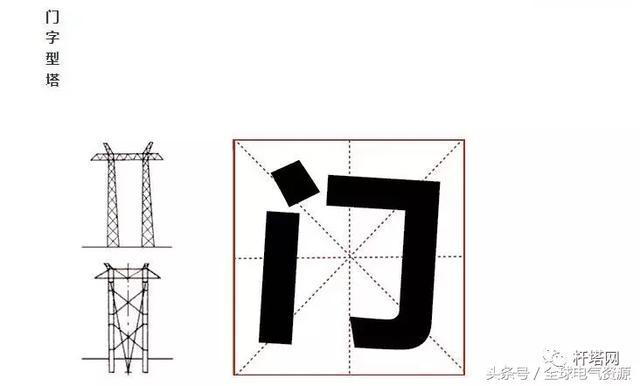

顧名思義，用兩個柱體來支持導線及架空地線的桿塔，就像一個大大的“門”字。這種桿塔適用性比較大，帶拉線時更有很好的經濟性，常用于雙架空地線及導線呈水平排列的情況，一般用于≥220 kV的線路，可采用打拉線來提高桿塔的穩定性，柱體有時還帶一定坡度。

拉線V型塔，門型塔的特例，形似“V”，自帶“大V認證”，所以在曠野很好辨認。它施工方便，耗鋼量低于其它拉線門型塔，但占地較大，在河網及大面積機耕地區使用受到一定限制。常用于500 kV的線路，在220 kV中也有少量使用。

▲新疆哈密南至河南鄭州±800千伏特高壓直流輸電工程新疆段

鐵塔呈“T”型，下面吊著兩回輸電線路，一邊正極，一邊負極，是直流輸電的主力桿塔，仔細看鐵塔上面還有兩個小“角”，一邊也各一條地線，江湖人稱“避雷線”。

說完字形塔，下面的主題就是象形塔

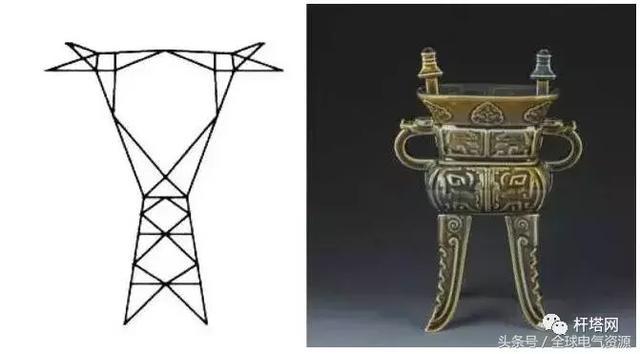

酒杯型塔

塔上架設兩根架空地線，導線排列在一個水平面上，塔形呈酒杯狀。

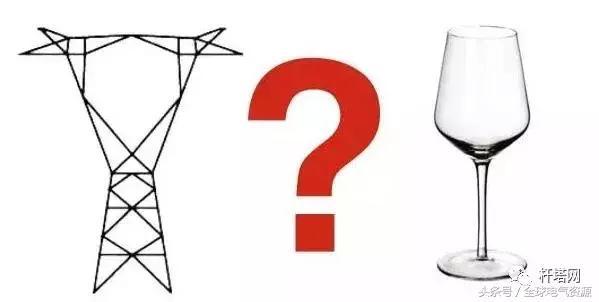

看到這里，有小伙伴就會說了：“這哪點像個酒杯了，逗我呢，差評差評！”

其實正確的抽象方式是醬紫噠

它通常是220 kV及以上電壓等級

輸電線路的常用塔型，

有良好的施工運行經驗，

特別適用于重冰區或多雷區。

貓頭型塔

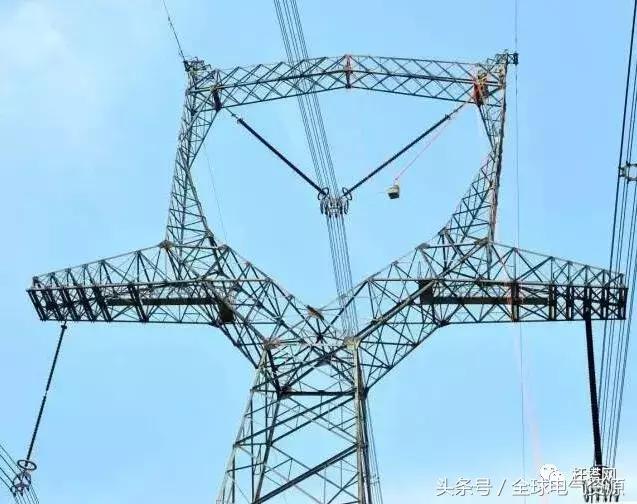

貓頭型塔，高壓輸電直線塔的一種，塔上架設兩根架空地線，導線呈等腰三角形布置，塔型呈貓頭狀。

話說這貨在抽象派里算得上是寫實系的啦，請大家包涵我這放蕩不羈的畫風。

再上一個高清特寫

它也是110千伏及以上電壓等級送電線路的常用塔型。它的優點在于能夠有效節省線路走廊。

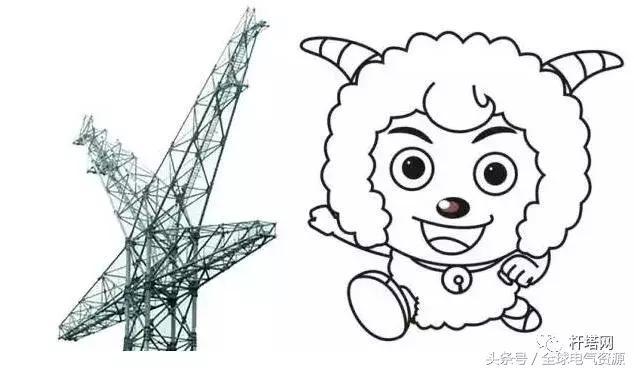

羊角塔

羊角塔是輸電鐵塔的一種，由其形象像羊角而得名。一般用于耐張塔。

至于羊角嘛，見圖

大家將就著看吧，不要嫌棄了，這真的是我能找到最像的對比圖啦！

鼓型塔

這貨簡直是抽象派的集大成者，要從名字要聯想到形狀基本只能靠腦補，路上遇見基本靠蒙…

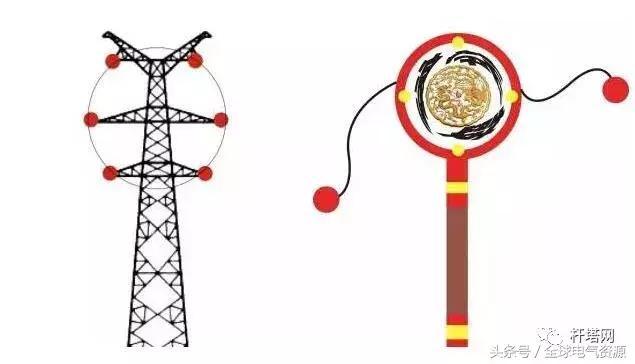

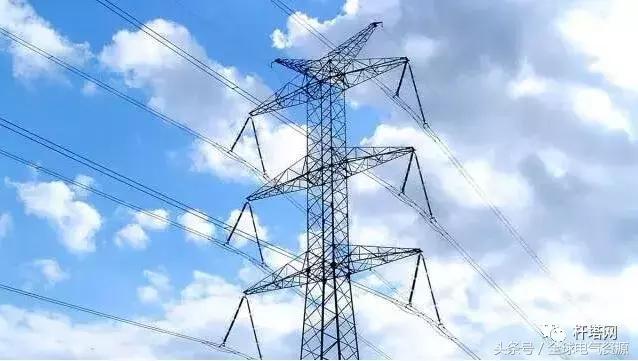

鼓型塔是雙回路輸電線路的常用塔型，鐵塔左右各三根導線，分別構成一回三相交流線路。一回線路的三根導線均呈上中下排列，其中中間導線較上、下兩根導線而言向外突出，使得六根導線構成的輪廓與突出的鼓身相似，因而得名鼓型塔。

簡單的說就是，導線懸掛點圍成的外形輪廓呈鼓形布置得名。

（可這貨哪點看著像個鼓啊？！）

這樣看是不是就好多啦

適用于覆冰較重地區，可避免導線脫冰跳躍時發生碰線閃絡事故。
