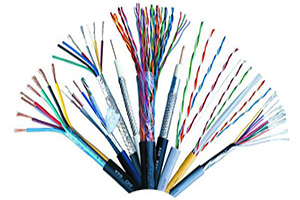

電線電纜是指用于電力、通信及相關傳輸用途的材料。“電線”和“電纜”并沒有嚴格的界限。通常將芯數少、產品直徑小、結構簡單的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜;導體截面積較大的(大于6平方毫米)稱為大電線，較小的(小于或等于6平方毫米)稱為小電線，絕緣電線又稱為布電線。電線電纜主要包括裸線、電磁線及電機電器用絕緣電線、電力電纜、通信電纜與光纜。

弱電線纜的弱電電纜的區別

SYV 與 SYWV 區別： SYV是視頻傳輸線, 用聚乙烯絕緣。 SYWV是射頻傳輸線，物理發泡絕緣。用于有線電視。

RVS 與RVV 2芯 區別： RVS為雙芯RV線絞合而成，沒有外護套，用于廣播連接。 RVV 2芯線直放成纜，有外護套，用于電源，控制信號等方面。

RVV 與 KVV RVVP 與 KVVP 區別： RVV 和RVVP 里面采用的線為多股細銅絲組成的軟線，即RV線組成。 KVV 和KVVP 里面采用的線為單股粗銅絲組成的硬線，即BV線組成。

AVVR 與 RVVP 區別： AVVR是指線徑小于0.5MM的不帶屏蔽的電纜，RVVP是指線徑大于或等于0.5MM的帶屏蔽的電纜.

弱電電纜的命名規則

1、產品名稱中包括的內容

(1)產品應用場合或大小類名稱

(2)產品結構材料或型式;

(3)產品的重要特征或附加特征

基本按上述順序命名，有時為了強調重要或附加特征，將特征寫到前面或相應的結構描述前。

2、結構描述的順序

產品結構描述按從內到外的原則：導體-->絕緣-->內護層-->外護層。

3、簡化

在不會引起混淆的情況下，有些結構描述省寫或簡寫。

例如：

SYV75-5-1(A、B、C)

S:射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A：64編 B：96編 C：128編 75：75歐姆 5：線徑為5MM 1：代表單芯

SYWV75-5-1

S:射頻 Y:聚乙烯絕緣 W:物理發泡 V:聚氯乙烯護套 75：75歐姆 5：線纜外徑為5mm 1：代表單芯

RVVP2*32/0.2

R:軟線 VV:雙層護套線 P：屏蔽 2：2芯多股線 32：每芯有32根銅絲 0.2：每根銅絲直徑為0.2mm

ZR-RVS2*24/0.12

ZR:阻燃 R:軟線 S:雙絞線 2：2芯多股線 24：每芯有24根銅絲 0.12：每根銅絲直徑為0.12mm

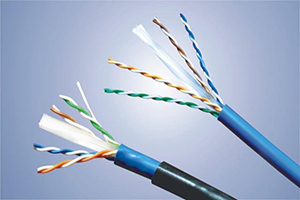

弱電電纜的組成

由內而外由內導體、絕緣、外導體以及護套組成。

內導體：由于衰減主要是內導體電阻引起的，內導體對信號傳輸影響很大

絕緣：影響衰減、抗阻、回波損耗等性能

外導體：回路導體、屏蔽作用

線纜代號的意義

RVVP：銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜電壓300V/300V2-24芯用途：儀器、儀表、對講、監控、控制安裝

KVVP：聚氯乙烯護套編織屏蔽電纜用途：電器、儀表、配電裝置的信號傳輸、控制、測量

SYWV(Y)、SYKV有線電視、寬帶網專用電纜結構：(同軸電纜)單根無氧圓銅線+物理發泡聚乙烯(絕緣)+(錫絲+鋁)+聚氯乙烯(聚乙烯)

RVV聚氯乙烯絕緣軟電纜用途：家用電器、小型電動工具、儀表及動力照明

AVVR聚氯乙烯護套安裝用軟電纜

RV、RVP聚氯乙烯絕緣電纜

RVS、RVB適用于家用電器、小型電動工具、儀器、儀表及動力照明連接用電纜

BV、BVR聚氯乙烯絕緣電纜用途：適用于電器儀表設備及動力照明固定布線用

弱電線纜的選用

視頻信號傳輸一般采用直接調制技術、以基帶頻率(約8MHz帶寬)的形式，最常用的傳輸介質是同軸電纜;同軸電纜是專門設計用來傳輸視頻信號的，其頻率損失、圖像失真、圖像衰減的幅度都比較小，能很好的完成傳送視頻信號的任務。

一般采用專用的SYV75歐姆系列同軸電纜;常用型號為SYV75-5(它對視頻信號的無中繼傳輸距離一般為300-500m);距離較遠時，需采用SYV75-7、SYV75-9同軸電纜(在實際工程中，粗纜的無中繼傳輸距離可達1km以上)。

通信線纜一般用在配置有電動云臺、電動鏡頭的攝像裝置，在使用時需在現場安裝遙控解碼器;現場解碼器與控制中心的視頻矩陣切換主機之間的通信傳輸線纜，一般采用2芯屏蔽通信電纜(RVVP)或3類雙絞線UTP，每芯截面積為0.3mm2～0.5mm2;選擇通信電纜的基本原則是距離越長，線徑越大;RS-485通信規定的基本通信距離是1200m，但在實際工程中選用RVV2-1.5的護套線可以將通信長度擴展到2000m以上。

控制電纜通常指的是用于控制云臺及電動可變鏡頭的多芯電纜;控制電纜一端連接于控制器或解碼器的云臺、電動鏡頭控制接線端，另一端則直接接到云臺、電動鏡頭的相應端子上;控制電纜提供的是直流或交流電壓，而且一般距離很短(有時還不到1m)，基本上不存在干擾問題，因此不需要使用屏蔽線。
