4月2日鄂州 110kV駱李變電站輸電線路參數測試項目，由木森電氣承接并順利完成，異頻法輸電線路工頻參數測試技術行業首創，操作簡單，測試結果直接顯示。

在傳統的輸電線路工頻參數測試中，采用三相自耦變和大容量隔離變壓器提供測試電源，通過電力計量用的CT和PT作電信號變換，最后用指針式的高精度電壓表、電流表、功率表測量各個電參數，最后計算得到輸電線路工頻參數測試結果。使整套試驗設備體積大、重量大，需要吊車配合工作，十分不利于現場測量，而且由于測試電源為工頻電源，極易與耦合的工頻干擾信號混頻，帶來很大的測量誤差，需要大幅度提高信噪比，這對電源的容量和體積又進一步提高。

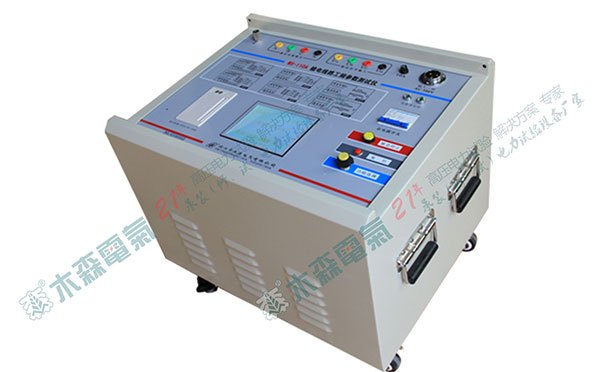

武漢市木森電氣有限公司獨立研發生產的MS-110B線路工頻參數測試儀，是在MS-110A輸電線路工頻測試儀基礎上，新增異頻法，能夠準確測量各種高壓輸電線線路(架空、電纜、架空電纜混合、同桿多回架設的工頻參數（正序電容、零序電容、正序阻抗、零序阻抗、互感和耦合電容、相間電容等）。

嚴格參照并滿足《110千伏及以上送變電基本建設工程啟動驗收規程》、DL/T559-94《220-500kV電網繼電保護裝置運行整定規程》、《GB50150-2006》的規定要求。

MS-110B 線路工頻參數測試儀7大特點：

1、快速準確的完成線路的正序電容、零序電容、正序阻抗、零序阻抗等參數測量，同時還可以測量線路間的互感電抗、耦合電容、相間電容測量；

2、抗干擾能力強，能在異頻信號與工頻信號比為1:10的條件下準確測量；

3、外部接線簡單，僅需一次接入被測線路的引線線就可以完成全部的線路參數測量；徹底解決現有測試手段存在的測試接線倒換繁瑣、干擾、穩定度、精度等方面的問題。

4、儀器以高速單片機為內核，實現測試電源、儀表、計算模型一體化，將一卡車的設備濃縮為一臺儀器。

5、儀器采用320*240大屏幕點陣液晶顯示，進口旋轉鼠標操作，嵌入式漢字微型打印機打印結果；

6、儀器測試過程快捷，儀器自動完成測試，一分鐘完成一個序參數的測量，試驗時間縮短，20分鐘內可完成傳統方法1天的工作量；

7、測量精度高，三組異頻電源42.5Hz/57.5Hz 45Hz/55Hz 47.5Hz/52.5Hz

一組工頻電源50.0Hz/50.0Hz

可供選擇，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；

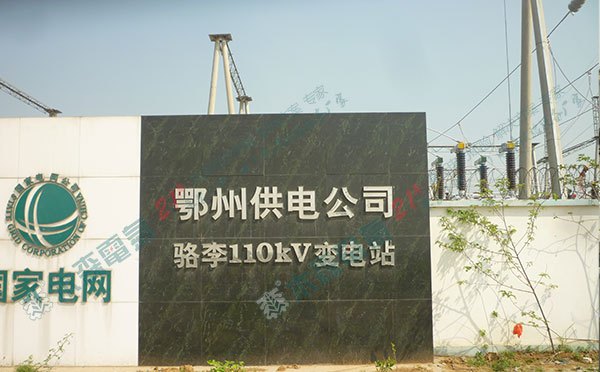

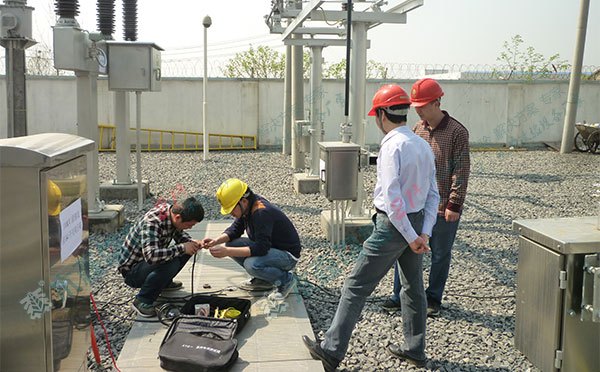

2017年4月2日，木森電氣公司對外承接了鄂州供電公司全部25個變電站的輸電線路工頻參數測試試驗項目，其中220千伏變電站4座，110千伏變電站21座，35千伏及以上輸電線路600余千米，依客戶要求，分別進行了工頻參數的正序電容、零序電容、正序阻抗、零序阻抗、互感和耦合電容、相間電容等參數檢測。

整個110kV輸電線路參數測試全過程，及110kV輸電線路參數測試技術報告，客戶非常滿意，對于木森電氣公司的異頻法線路工頻參數測試技術，客戶技術負責人盧工大加贊賞，他從事高壓電氣試驗20多年，認為木森電氣公司的異頻法線路工頻參數測試技術專業、精度高、操作簡便，特別自動運算，直接顯示測試結果，省去復雜的計算。

MS-110B線路工頻參數測試儀采用一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。

以上文章是駱李110kV輸電線路工頻參數測試全部?jī)?nèi)容，感謝閱讀。
