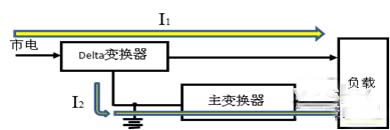

器提供全部負載功率。在這里Delta變換器和主變換器均具雙向變換的功能。主變換器給電池充電，而充電的時機和充電電平則由Delta變換器控制。該電路最大的特點就是用20%的功率去控制100%的負載功率。





上文中提到，打造節能的數據中心供電系統，第一步就是要選擇節能的產品，在當今選擇UPS產品時只有高頻機型UPS能夠滿足這一要求。除此之外，如果再規劃簡潔的配電系統，加之設計節能的運行模式，就能夠達到更好的節能效果。

規劃簡潔的配電系統

有了節能的供電設備，如果沒有很好地規劃設備的連接和配置也得不到好的節能效果。

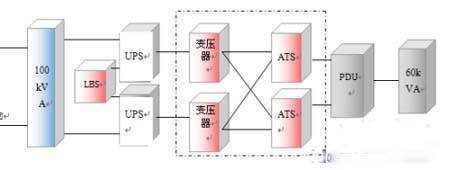

圖9 高頻機型UPS供電的“臃腫”系統

尤其是有的用戶認為可靠性是用錢堆起來的，認為設備越多可靠性越高。實際上設備越多增加的串聯環節就越多，相應地可靠性也越低!如圖9所示就是高頻機型UPS供電臃腫系統的一個例子，說它臃腫是因?yàn)檫@本來是一個很節能的供電系統，兩臺高頻機型UPS冗余并聯后給負載供電，簡單明了?？蓡螁卧O(shè)計者又給UPS后面串聯了大功率變壓器，又串入了兩臺大容量STS，致使效率至少損失了4%~5%，不但投資增加很多，占地面積也大為增加。為什么會這樣規劃呢?原因是設計者機械地理解了美國的G4標準，認為只有做成所謂的雙總線，系統才可靠，這就陷入了用過多設備堆積可靠性的誤區。實際上圖9的每一路供電路徑上多了兩個故障點：變壓器和STS.可靠性下降了數倍。世界上十全十美的東西太少了，就是說，增加了這方面的功能卻犧牲了另一方面的功能，這就是有得有失的道理。

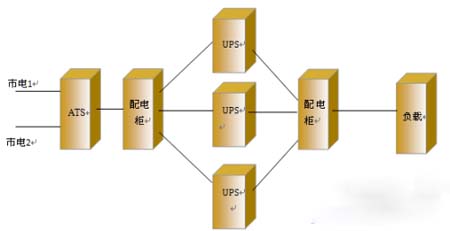

圖10 用1+2結構模式提高可靠性的方法

如果改用圖10的方案，采用1+2結構模式，這里雖多了一臺UPS，但卻少了兩臺變壓器和兩臺STS，要知道一臺STS要比同容量的UPS貴得多。而且第三臺UPS的引入，不但使系統可靠性大為增加，而且也是系統的過載能力又增加了一倍。

當然，多臺UPS冗余并聯雖是提高了可靠性，但也帶來了負面影響，那就是使系統效率降低了，因?yàn)樵瓉韮膳_(tái)工作時各為50%負載，當3臺工作時，每臺的帶載量才僅有三分之一。為此可采用圖1 1的改良式1+2節能供電方式。在這里高頻機3UPS在正常時處在轉換開關ZS的中間空檔位置，其他兩臺UPS按50%方式供電，處于效率最高點。任一臺UPS故障，3UPS就接通到故障設備的一方。提高了可靠性也提高了運行效率。

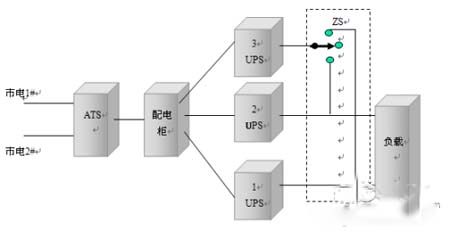

圖11 1+2節能工作方式

另外，雙總線采用STS還有另一層意思，那就是當一臺UPS故障時就可以利用STS將另一臺UPS轉接過來，如圖12雙機雙總線1所示。但為了這一點功能就采用兩臺STS未免小題大做。

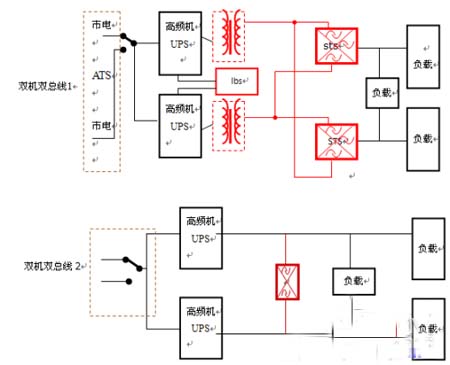

圖12 雙總線結構方式兩臺UPS互相轉換方案

可以采用圖12雙機雙總線2的方法，用一只母聯開關即可。在兩路UPS正常工作時，母聯開關是斷開狀態。當其中一臺UPS故障時，母聯開關閉合，也達到了上述目的。這一改變也并非無足輕重。如果母聯開關采用電子式，即靜態開關，其設備量大為減少，如圖13所示。

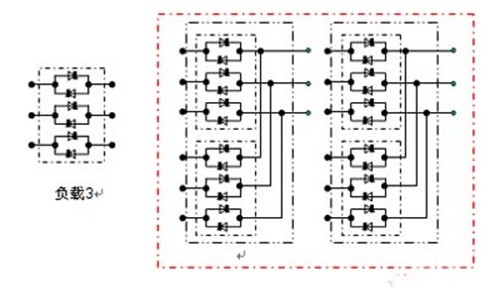

圖13 母聯開關與兩臺STS設備量的比較

從圖中可以看出，同樣的大功率可控硅，兩臺STS就用了24支，而一個母聯開關只用了6只，節約了18支的設備量和功耗，也極大地減小了占地面積。

設計節能的運行模式

有了節能的產品，設計了簡潔的供配電系統，如果再規劃出節能的運行模式，這樣步步為營、步步節能的供配電方式就可得出很好的節能效果。圖14所示為一個500kVA的負載用雙總線供電的例子。這里采用了2臺550kVA的模塊化UPS，每臺550kVA的模塊化UPS機殼中有兩臺275 kVA的模塊化UPS，為了提高效率，在正常供電時就可以令其中一臺275 kVA的模塊化UPS休眠，形成2+1工作模式。而且隨著負載的減小還可以工作在1+1模式。



圖14 模塊化UPS節能運行模式

圖15的節能運行方式是在電網電壓穩定在指定范圍時接通旁路開關，和ECO工作方式不同的是，此時逆變器并不關機，而是出于一種類似休眠地等待狀態，它的功能類似于無功功率補償，能把電網中突變之類的干擾抑制掉。這時的效率可達97%以上，又進一步節約了能量。

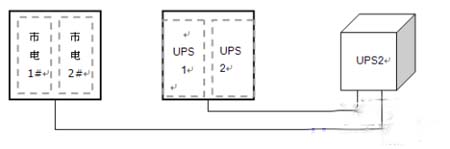

好多IT設備都是雙電源供電，所以往往雙總線供電方式有不少是采用兩套塔式單機供電，如圖15所示。在此情況下大都采用兩臺UPS各供50%的配電方式，這樣做的結果不能使效率達到最高點。一般效率最高點往往不是在100%功率，而是在70%~100%之間。如
