本文主要介紹了利用PLC的特殊功能模塊對有關模擬量進行過程控制的實際例子，并編寫了相應的控制程序，具有實際應用意義。

FX2N-2AD和FX2N-2DA為FX2N系列PLC的特殊功能模塊，可以對一些模擬量進行控制。利用這種功能很方便地實現工業生產過程的自動化控制。如在高爐加溫系統中，利用溫度傳感器對爐溫進行實時監控，同時將高爐內的溫度信號轉化為電壓信號，再將電壓信號通過電纜傳輸?shù)杰囬g的中央控制系統，控制系統對電壓信號繼續處理。

如果爐溫超過要求溫度而偏高，則控制系統向加溫系統發出停止加溫信號，并保持爐內溫度。如果爐溫偏低，未達到要求溫度，則控制系統向加溫系統發出加溫信號，直到溫度達到要求為止。

1 控制系統原理圖

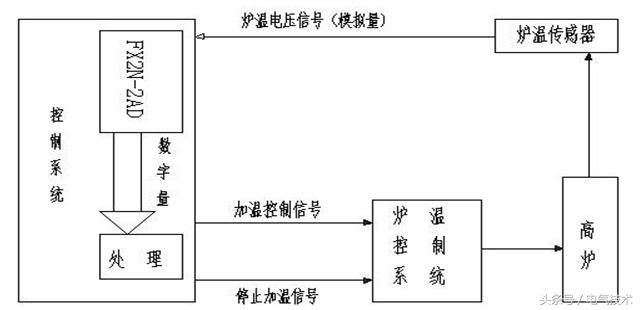

控制系統原理圖如圖1所示：

圖1 高爐加溫控制系統原理圖

圖中，傳感器監測調節量，并傳送給A/D模塊；后者使其離散化、數字化，以便能被PLC處理。PLC程序再參考要求值，對其進行處理，進而經D/A模塊、執行器作用到被控對象高爐上，達到使調節量按要求變化的目的。

2 實際應用電路模擬接線圖

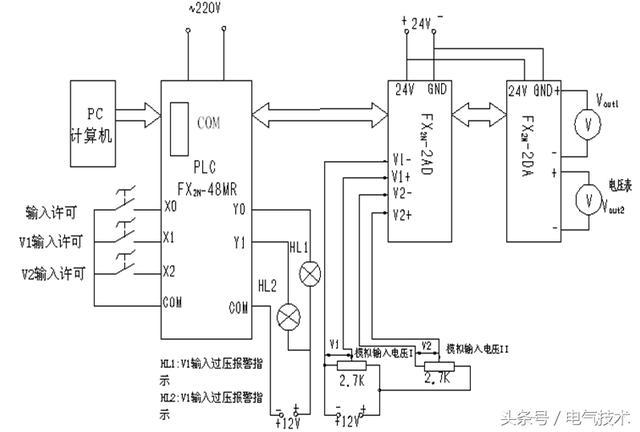

實際應用電路模擬接線圖如圖2所示。溫度傳感器輸出的兩組電壓模擬信號V1、V2，并行輸入到FX2N-2AD的兩個輸入通道中，經轉換和處理，在FX2N-2DA得到兩個模擬電壓輸出Vout1和Vout2?？赏ㄟ^調節V1、V2的大小變化，用電壓表測量出Vout1和Vout2相應的變化反應，較為直觀地體現FX2N-2DA模塊的應用。

圖2中，X0為輸入許可開關，X1為V1輸出許可開關，X2為V2輸出許可開關，Y0為V1輸入過壓報警信號指示，Y1為V2輸入過壓報警信號指示。

圖2 FX2N-2AD/FX2N-2DA模塊實際應用電路模擬接線圖

3 控制編程

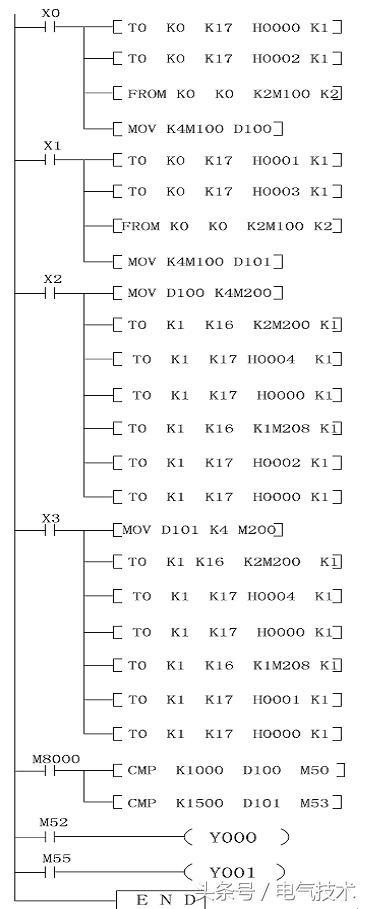

FX2N-2AD/FX2N-2DA模塊實際應用控制程序如下圖3所示。

圖3FX2N-2AD/FX2N-2DA模塊實際應用控制程序

4 結束語

以上是筆者在進行PLC特殊功能模塊的應用教學過程中所遇到的一則實際例子，所編程序經運行驗證為正確，并解決了相應問題，具有實際應用意義。利用PLC特殊功能模塊，與主機一起連接起來，構成控制系統單元，使PLC的功能越來越強，應用范圍也越來越廣。
