系統概述

為了保證電力系統的安全運行。了解電力系統運行狀況，需要對電力系統的各種運行參數進行實時的檢測。電力監控系統成功的高效的完成了這項任務，電力監控系統已經成為電力系統能夠自動化重要組成部分，成為保證電力系統安全運行的重要措施之一。

達利電器監控系統是利用計算機、計量保護裝置和總線技術，對中、低壓配電系統的實時數據、開關狀態及遠程控制進行了集中管理，該電力監控系統可以為企業提供“監控一體化”的整體解決方案。

本系統由從事過多年電力軟件設計的資源開發人員自主研發，以WINDOWS為操作平臺，以大型關系數據庫MySQL為數據庫平臺，數據安全、準確，系統由自動備份功能，數據無需整理；豐富的組態軟件包通過配合網絡、實時庫能夠準確、實時的描述現場情況。

系統結構圖

依據低壓開關站電力監控后臺系統的具體特點，提出具有針對性的系統設計，典型系統結構拓撲圖如下：

系統結構

系統分為四層：

第一層為設備層，包含：電力儀器儀表，微機繼電保護，光伏逆變器，智能開關，故障及錄波設備，溫度巡檢設備，直流屏等。

第二層為采集層，通過前置通信管理機，將本區域的設備通過通信接口和協議進行數據的采集和傳輸，通過標準的以太網接口向上一層傳輸數據。

第三層為傳輸層，通過交換機組建網絡，將各個區域的采集設備，通過網絡實現數據的傳輸，常見的有星形網，環網等，鏈路介質有雙絞線和光纖，雙絞線只能組建200米以內的區域網絡，而光纖則不受距離限制，是可以組建復雜，長距離的傳輸層網絡介質。

第四層為展示層，通過監控軟件，提供圖形化的呈現效果，將系統的運行數據進行圖形展示，除展示之外，還提供故障信息采集，故障再現，歷史數據，波形分析，運行日志，操作管理等功能。除監控中心，還通過WEB，手機APP等方式向管理人員提供實時和數據展現。

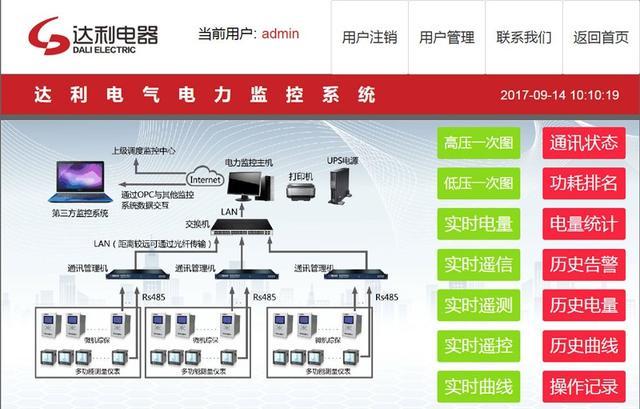

主界面

高壓線路圖

低壓線路圖

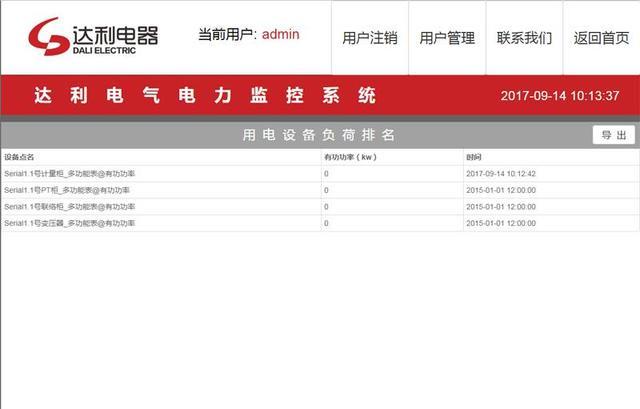

負荷排名

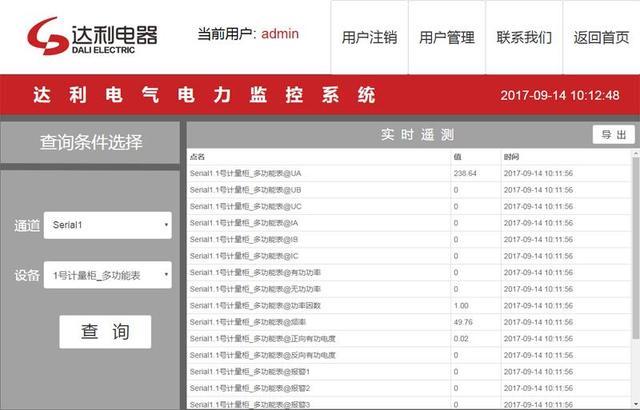

實時遙測

實時電量

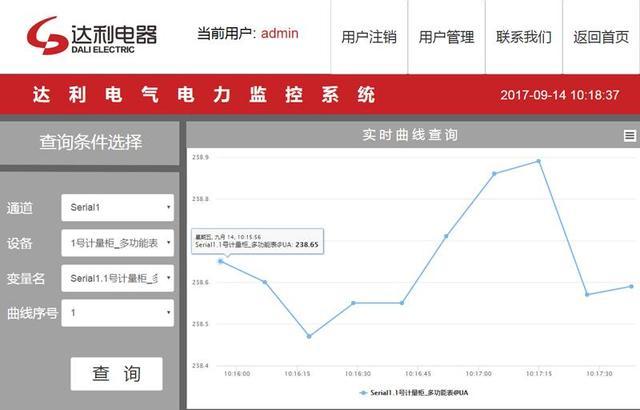

實時曲線

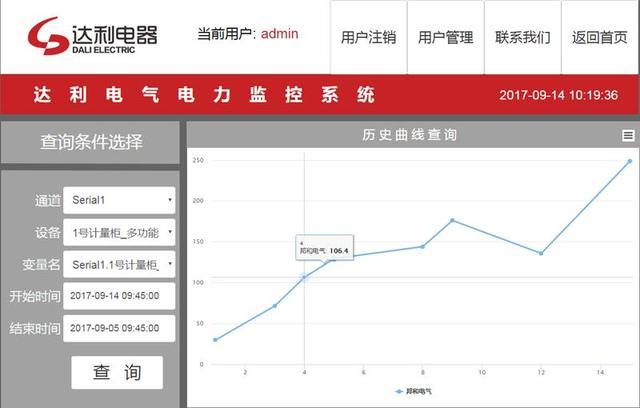

歷史曲線

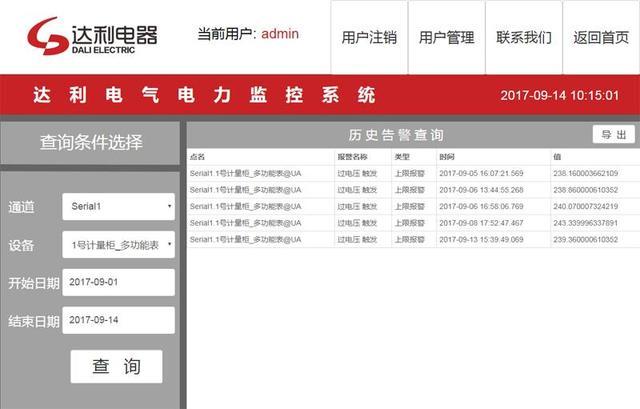

報警查詢
