系統概述

為了保證電力系統的安全運行。了解電力系統運行狀況，需要對電力系統的各種運行參數進行實時的檢測。電力監控系統成功的高效的完成了這項任務，電力監控系統已經成為電力系統能夠自動化重要組成部分，成為保證電力系統安全運行的重要措施之一。

儀科電力監控系統是利用計算機、計量保護裝置和總線技術，對中、低壓配電系統的實時數據、開關狀態及遠程控制進行了集中管理，該電力監控系統可以為企業提供“監控一體化”的整體解決方案。

本系統由測井從事過多年電力軟件設計的資源開發人員自主研發，以WINDOW2000/NT/XP為操作平臺，以大型關系數據庫OracleSQL Serve2000等為數據庫平臺，數據安全、準確，系統由自動備份功能，數據無需整理；豐富的組態軟件包通過配合網絡、實時庫能夠準確、實時的描述現場情況。

系統體系

儀科電力監控系統基于Client/Server（客戶機/服務器）機制、遵循國際標準，符合開放性系統的設計要求，實現了從系統平臺層到應用層的開放；提供了良好的互操作性和分布性，方便用戶級功能的可持續拓展，使之能夠適應機房監控系統自動化不斷變化著的業務的需要；采用靈活的軟硬件配置方案，因而可以構成各種不同規模和需求的跳讀、配電調度或配調一體化管理系統。

儀科電力監控系統是遵循三層體系結構而設計的，分為數據系統層、應用服務層、客戶應用層，三層結構中的各個模塊協同工作。數據庫系統層負責存儲系統的參數、數據和歷史記錄數據，同時完成分類統計和歷時數據的整理。系統采樣標準的C/S系統結構，客戶端只負責應用任務的請求，請求信息經過系統的網絡子系統發送到指定的應用服務器中，由應用服務器完成各自關心的邏輯功能。采用這種方式的好處就是，客戶端只關心所定制的任務和界面顯示結果，具體的業務邏輯由應用服務器完成，從而保證開發的模塊化和系統的可維護性。

采用統一的訪問接口，從而達到訪問的標準化。所有的客戶應用層功能、應用服務器、數據庫系統模塊都采用了標準統一的開發方式和訪問接口，客戶應用服務器、數據庫系統模塊都采用了標準統一的開發方式和訪問接口，客戶應用層的功能模塊和應用服務器的功能在部署上不依賴于主機節點，根據用戶要求自由配置，即可以運行在一臺主機系統中，也可以根據功能進行分布部署。

網絡體系

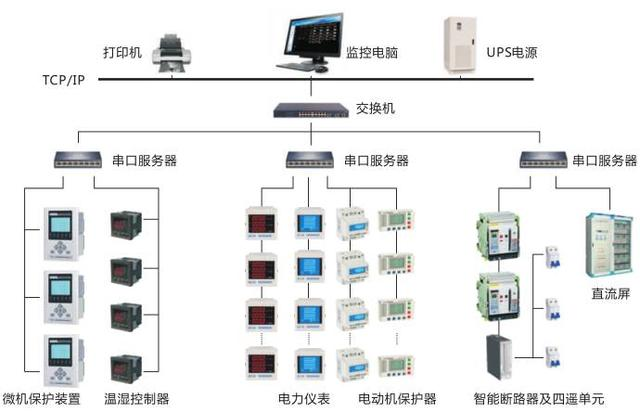

電力監控系統網絡結構圖

TCP/IP網絡協議是目前最流行也是最穩定的網絡協議，系統在TCP/IP網絡協議之上開發了專用通訊層，降低了系統資源的占用率。

電力監控軟件借助了計算機、通信設備、計量保護裝置等，為了系統的實時數據采集、開關狀態檢測及遠程控制提供了基礎平臺。該系統網絡結構是由管理層（站控層）、通信層（中間層）、間隔層（現場監控層）三部分組成。

監控組態軟件功能

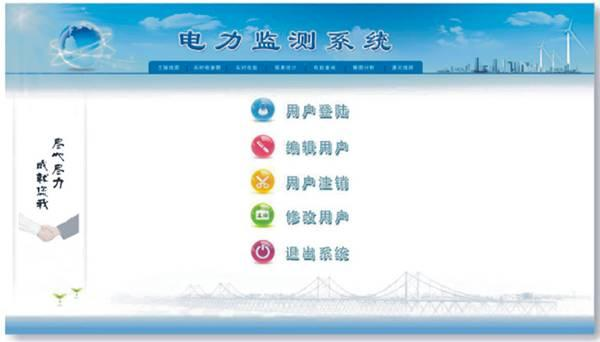

用戶管理

本軟件可對不同級別的用戶賦予不同權限，從而保證系統在運行過程中的安全性和可靠性。如對某重要回路的合/分閘操作，需操作員級用戶輸入操作口另外，還需工程師級用戶輸入確認口令后方可完成該操作。

該表模塊界面如圖所示：

數據采集處理

本監控系統可實時和定時采集現場設備的各電參數及開關是狀態（包括三項電壓、電流、功率、功率因數、頻率、點本辦法、溫度、開關位置、設備運行狀態等），將采集到的數據或直接顯示、或通過統計計算生成新的直觀的數據信息再顯示（總系統功率、負荷最大值、功率因數上下限等），并對重要的信息量進行數據庫存儲。

該模塊界面如圖所示：

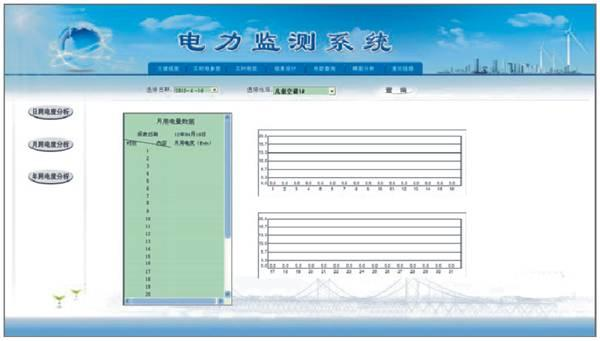

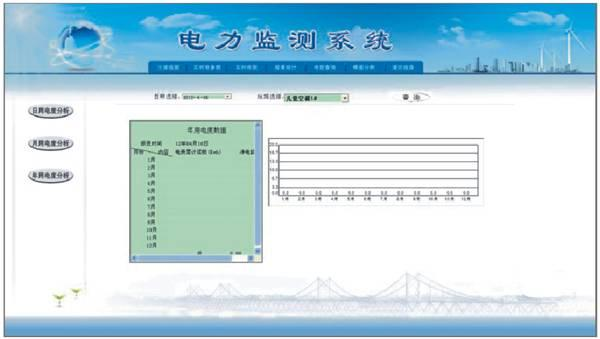

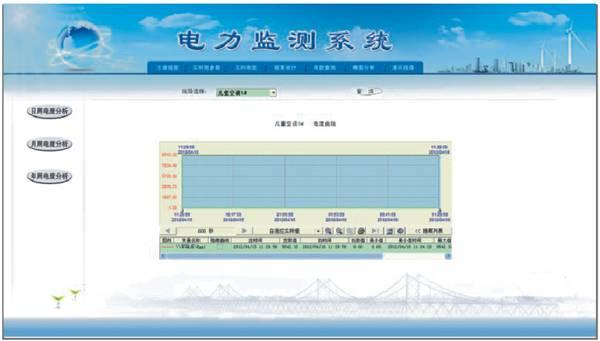

趨勢曲線分析

系統提供了實時曲線、歷史趨勢曲線分析以及日、月、年柱狀圖分析；通過調用相關回路實時曲線界面分析該回路當前的負荷運行狀況。系統的歷史趨勢即系統對所有已存儲數據均可查看其歷史趨勢，方便工程人員對監測的配電網絡進行質量分析。

該模塊界面如圖所示：

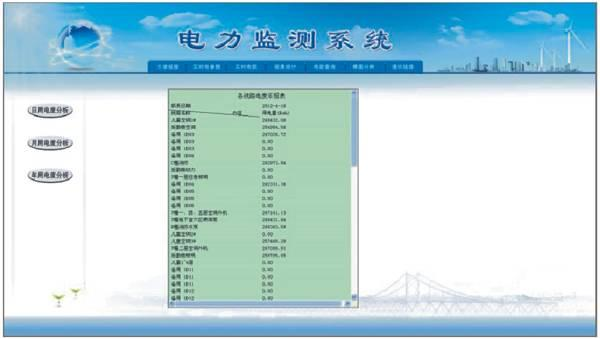

報表管理

系統具有標準的電能報表格式并可根據用戶需求設計負荷其樹妖的報表格式，系統可自動統計。可自動生成各種類型的實時運行報表、歷時報表、事件故障及報警記錄報表、操作記錄報表等，可以查詢和打印系統記錄和所有數據值，自動生成電能的日、月、年度報表。

該模塊界面如圖所示：

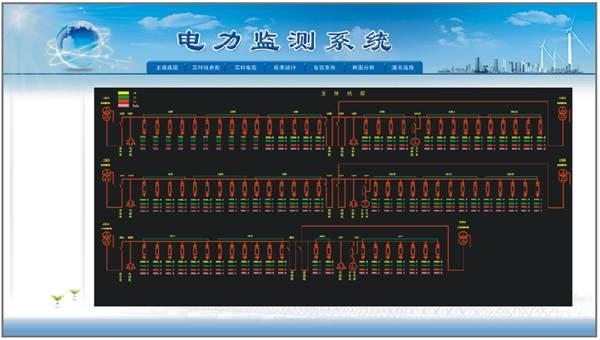

實時電參數

系統提供了實時電參數實時顯示功能，可根據用戶需求實時顯示不同用電設備電參數，并可以打印輸出相關數據。

該模塊界面如圖所示：

時間記錄和故障報警

系統對所有用戶操作、開關變位、參量越限及其它用戶實際需求的時間均具有相信的記錄功能，包括時間發生的時間位置，當前值班人員時間是否確認等信息，對開關變位，參量越限等信息還具有聲音報警功能，同時自動對運行設備發送控制指令或提示值班，人員迅速排除故障。

案例

上海七寶德必易園

杭州東站德必易園創藝園區

東盟建材家居廣場

常州雅典花園
