求和評價函數，綜合評估各方案的備用效用，選擇最合理的集控/調度一體化互備的災備系統方案。

2.2 系統功能模塊分區域備用優化

電網調度自動化系統的功能具有模塊化的特點，因此在做虛擬化備用存儲時，應該按照電網調度自動化系統的模塊化特點，按照監控/調度的各種應用分為不同的模塊分別備份。進一步還可以按照廣域測量系統、SCADA 系統、自動發電控制、自動電壓控制、多媒體短信服務、狀態估計、調度員潮流、靜態安全分析、負荷預測、電能量計量、水調信息采集等不同的必備高級計算應用模塊來分散互備。

基于電網調度自動化系統的多區域特點，在做虛擬化備用存儲時，按照電網調度自動化系統地域性，設共有 個區域，則主機存儲與備用存儲矩陣

備用應該遵照災難概率與損失逆序性原則，災難損失越大的模塊備用在災難概率越小的地區，這樣能通過減少損失來降低災備損失函數。

3 基于云平臺的災備系統架構

基于電力系統集控/調度互備建設的要求，在云平臺的基礎上建立災備系統，可以通過降低投資來減少災備指標，提升災備的效果。云計算平臺由虛擬資源池、虛擬管理層、災備基礎服務、災備支撐應用、災備應用服務、災備服務總線等組成，為整個系統提供數據服務和計算服務，如圖4所示。

云平臺主要采用了服務器虛擬化技術，實現了執行環境與物理環境的隔離，提高了服務器資源的利用率。

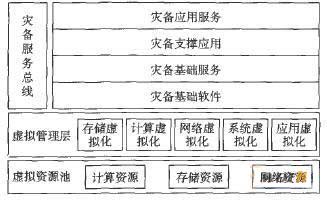

圖4 云災備平臺框架

3.1 虛擬資源池

虛擬資源池建立在大量計算機、存儲設備和雙網卡熱備網絡設備構成的云計算硬件平臺上，對分散的計算、存儲等物理資源進行抽象，實現對云計算平臺異構物理資源的統一調度和高效利用，實現電網運行監控等應用的透明化物理部署。

3.2 虛擬管理層

虛擬管理層通過對電力系統計算機與通信基礎設施層的物理存儲設備虛擬化管理，構成供上層災備服務統一調配的資源。通過對異構存儲設備的統一管理，取得對存儲空間(物理和邏輯)的控制權，這是上層電網調度自動化系統災備服務的關鍵。

3.3 災備服務

災備服務主要包括電網調度自動化系統備用所需要的基礎軟件、基礎服務、支撐應用、應用服務與提供互備服務的服務總線。

4 方案設計

基于災備平臺，設計實現一種面向用戶的、多層次、高質量的電網調度災備整體解決方案，系統架構見附錄A圖A1。

以某省9個主要地級電力調度中心備用為例，該方案以一個集控災備云中心與一個調度災備云中心同時分別為9個用戶提供廣域網絡異地集控與調度災備服務，集控災備云中心選址在省會，調度災備云中心選址在遠離省會的另一經濟發達核心區的第二大城市，既減少了成本，又提高了災備的效果。

5 結語

本文提出的電網調度災備系統評價函數對各種方案的評估進行了量化，為實際系統方案選擇提供了依據，可以在滿足可靠性要求的前提下，實現災備系統方案優化。基于云平臺提出了集控/調度一體化互備的災備系統設計，構建了一套電網運行集控/調度一體化互備解決方案。未來將進一步面向“運行”構建一體化的多級調度云系統，以滿足備用一體化與“大運行”的應用要求。
