了滿足通信機房用戶對綠色不間斷動力解決方案的需求,就要有切實可行的UPS解決方案。

2.1 在低負載量時的轉換效率依然很高

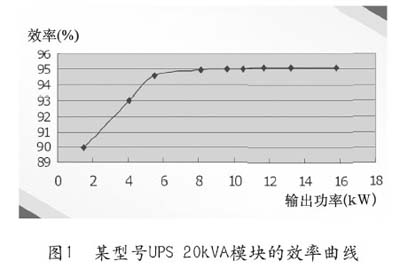

UPS采用IGBT整流技術和三級逆變器設計,極大地提高整機轉換效率。某型號UPS 20kVA模塊的效率曲線如圖1所示。

從圖中可以看到,當負載量不到2kW,即額定功率10%左右時,其轉換效率就達到了90%;隨著負載量增大到30%時,效率達到了94%以上;以后負載量進一步增大時,效率甚至達到了95%。因此,此型號UPS無論滿載還是輕載,其效率都非常高,長期使用,可以為用戶節省大量的電費。

2.2 UPS輸入功率因數高,輸入電流諧波小

該品牌UPS采用了IGBT整流設計,采用數字信號處理器(Duble-DSP)及空間矢量脈波寬度調制(SVPWM)等技術,使得輸入THDI可以做到≤5%,PF≥0.99。很好地解決了UPS對市電諧波污染的問題。圖2為輸出電流諧波實測波形。

2.3 可擴容性好

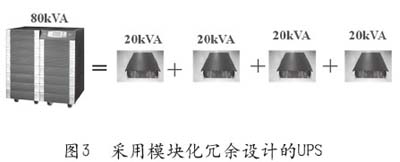

該品牌UPS采用模塊化設計理念，一臺UPS可由一個到多個功率模塊組成，每個功率模塊為20kVA，用戶只需根據目前的負載情況和以后的負載增加情況，選擇適當容量的UPS，等到負載增加后，用戶只需增加功率模塊，即可方便地增加UPS的容量，而無需新增一臺UPS。這樣可大幅度節省用戶投資和減少機房占地面積。更重要的是，能使UPS處于適當?shù)呢?fù)載狀態，始終使UPS處于較高轉換效率下工作，達到最大化的節能，如圖3所示。

2.4 高可用性高

(1)由于該型號UPS采用了模塊化設計,故當UPS損壞時,只需將損壞的UPS模塊撤下來即可,極大地縮短了UPS查找故障的時間和維修時間。每個功率模塊只有25kg,客戶自己就可以更換。

(2)機中整流器和逆變器、監控模塊都采用獨立的DSP來控制,極大地簡化了電路設計,減少零部件,提高了系統可靠性。

(3)輔助電源電路和靜態開關控制電路都采用冗余設計,即輔助電源和靜態開關都設計為兩路,互為備份,可保證系統長期穩定可靠運行。

(4)可以記錄500筆事件數據,即使斷電,也不會丟失,方便用戶查找故障原因。

(5)具備維護旁路開關,具有電子式保護功能,即使誤操作,UPS也不會損壞。

(6)具備可管理性、超大屏幕、強大的監控功能,兩個獨立的SNMP插槽、RS232、干接點等。

2.5 生產、制造過程的綠色化

該型號UPS早在2006年就開始進行RoHS制程改造,產品符合RoHS規定。

3 結束語

綜上所述,此品牌UPS完全符合綠色環保需求,為通信行業客戶提供了真正的綠色UPS解決方案。相信隨著綠色動力解決方案的不斷普及,會為客戶帶來更多的價值提升,同時也會為通信企業的環保節能目標的實現貢獻力量。
