電力人必學必會的知識—電壓互感器

2017-09-05 11:30:22 大云網　點擊量：評論 (0)

電力人必學必會的知識—電壓互感器精講一、電壓互感器簡述電壓互感器(簡稱PT，也簡稱TV)和變壓器很相像，都是用來變換線路上的電壓。但是變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或

四、電壓互感器的接法(重點)

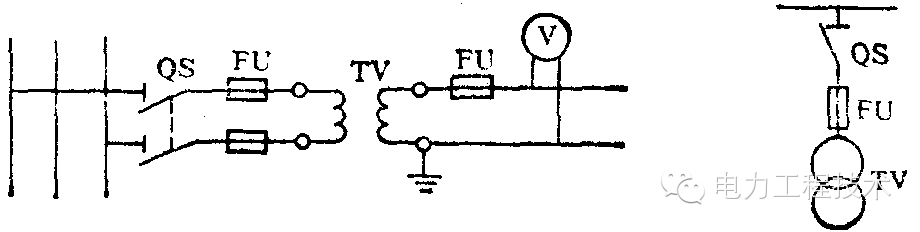

(1)單相接線

該接法僅適用于測量相間電壓。如果互感器一次繞組的一端接在線路上，另一端接地，互感器可測量某一相對地電壓。

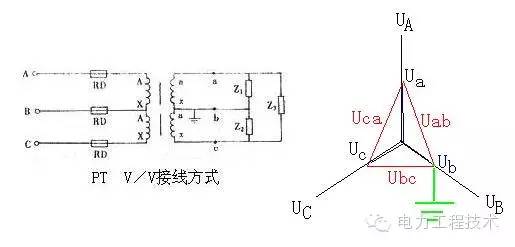

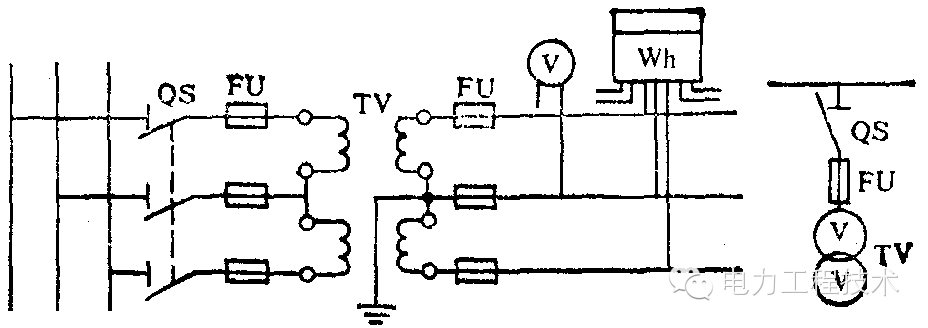

(2)V-V接線

由兩個單相互感器接線成不完全星形(V-V形)，用來測量各相間電壓，但不能測量相對地電壓，它廣泛應用在20kV以下中性點不接地或經消弧線圖接地的電網中。

VV接線，二次側一般采用B相接地，這種接線方式測量的是線電壓，不能測量相電壓，也不能監測系統的單相接地故障。

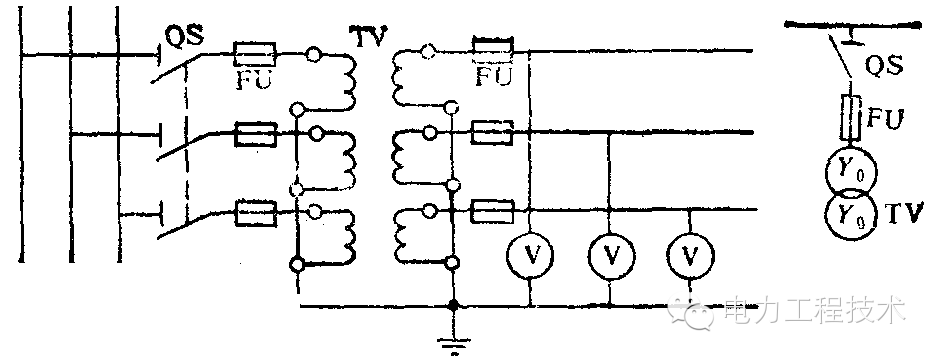

(3)Y-Y接線

由三個單相互感器一、二次側均接成Y形，可供給要求線電壓的儀表和繼電器以及要求相電壓的絕緣監視電壓表。

Y/Y接線，Y/Y接線是由三個單相互感器一、二次側均接成Y形而構成的，它可供給要求線電壓的儀表和繼電器以及要求相電壓的絕緣監視電壓表的電壓用，一般采用N線接地。

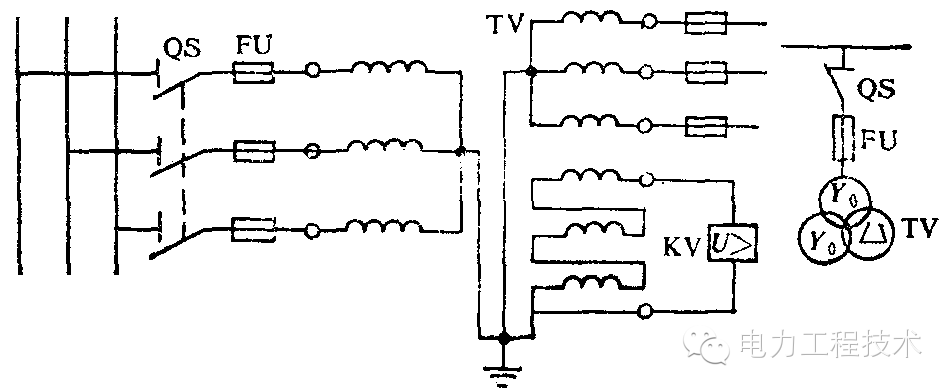

(4)Y0/Y0/△接線

用三臺單相三繞組電壓互感器構成Y0/Y0/D接線，該接線方式其二次繞組用來測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形檢測零序電壓。用于3～220kV系統(110kV及以上無高壓熔斷器)，供接入交流電網絡緣監視儀表和繼電器用。三相五柱式電壓互感器只用于3～15kV系統，其接線與三臺單相三繞組電壓互感器構成Y0/Y0/△接線基本相同。

五、結論

在中性點不接地或經消弧線圈接地的系統中，為了測量相對地的電壓，電壓互感器的一次繞組必須接成星形，且中性點必須接地。在3～60kV電網中，采用三只單相三繞組(接地專用)電壓互感器，而在3～20kV電網中，常采用三相五柱式電壓互感器來測量相對地電壓。普通三相三柱式的電壓互感器是不允許作這種測量的。

三相三線制和三相四線制都可以采用Yy接法或Vv接法，區別是Vv接法只能用于線電壓測試，Yy接法只能用于相電壓測試，都能滿足三相電壓的測量。

電能計量中，通常還需要測電流和功率，這時，只有三相三線制中，可以采用兩個電流互感器與Vv接法的兩個電壓互感器配合測試三相電功率。三相四線制中，必須采用三個電流互感器與Yy接法的三個電壓互感器配合測試三相電功率。

故電能計量中，Vv接法用于三相三線制，而Yy接法用于三相四線制。
