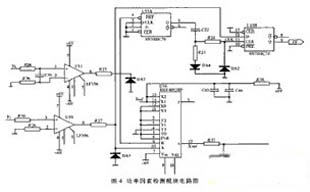

因此，電容上的電壓反映了相位差的大小。CPU經過數據處理可確定功率因素的大小。

2.4 以太網接口模塊

以太網接口模塊選用RealTek公司的RTL8019AS全雙工以太網控制器，主要功能是處理以太網協議。它自帶16KB的SRAM，并通過RJ45接口與以太網通信。數據的流向為：請求信息從以太網來，通過RJ45送到RTL8019AS，處理后的數據包送入SX52BD協議棧，由協議棧對數據包進行解析，得到原始請求信息。請求信息再經過SX52BDSX52BD的處理，產生回復信息?；貜托畔⒌揭蕴W(wǎng)的過程與上述過程正好相反。

2.5 其它模塊電路

EEPROM：CPU通過I2C總線訪問EEPROM器件24C25624C256。網頁就存儲在EEPROM中。EEPROM中的網頁內容通過主CPU的讀寫操作可以實現網頁的瀏覽、重新下載和更新。受容量的限制它不可能存儲大量頁面。

時鐘模塊電路：選用了時鐘芯片DS12B887DS12B887。它可以產生秒、分、時、日、星期、月及年等七個時標。可以通過編程讀取和修改這些時標，也可以編程產生定時中斷。采用硬時鐘，可以不占用單片機的定時器資源，減輕軟件設計量。

看門狗電路：電網監測儀的工作環境通常具有強烈的電磁干擾，在工作要求極高的情況下為了防止干擾，引入了看門狗電路。采用MAX813LMAX813L芯片。該芯片具有監控電路，如果程序在1.6s之內還不給MAX813L"喂狗信號"，它就會產生看門狗輸出，系統復位。
