3工程實例

河北省電力公司以500kV保東站建設為試點開展了“智能變電站二次系統信息標準化”工程實踐,該工程的參與單位涵蓋了省運檢部、省檢修公司、省送變電公司、省電科院以及南瑞繼保、許繼電氣、南瑞科技、北京四方、長圓深瑞等多家單位和公司。該試點工程應用二次系統信息標準化平臺發現并解決了一系列問題,其中主要問題包括：

(1)設備ICD文件不符合規范要求。在對所有招標單位所提供的ICD文件進行審查時發現通過國家電網公司檢測版的ICD文件所占比例較少,大部分需要進行標準化校驗。按照2.1節所述進行標準化校驗,所出現的問題如表1所示。因此,通過該平臺將檢測出的問題及時反饋給供應廠商進行修改,直到所有的設備ICD文件都符合標準化要求。這樣既保證了工程最基本的環節的準確性,也為接下來整站的SCD文件的制作奠定了良好的基礎。

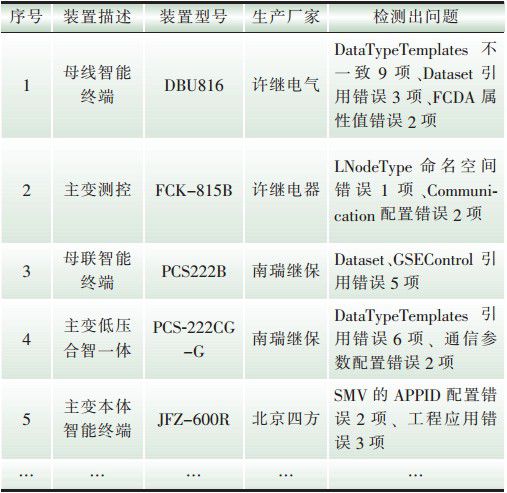

表1保東站ICD標準化檢測結果

(2)聯調過程中SCD檢測問題及變更處理。對集成商制作好的SCD文件按照2.2節所述進行標準化校驗,表2顯示了該站SCD文件檢測出的問題。

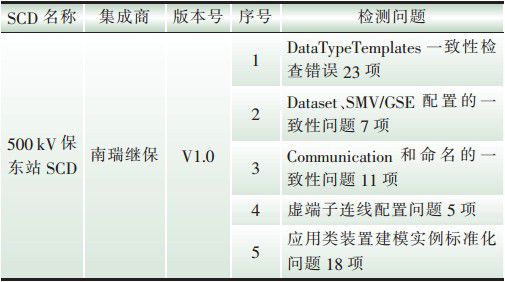

表2保東站SCD文件標準化檢測結果

集成商根據表2檢測結果繼續對SCD文件進行修改,直到符合標準化要求,然后導出裝置的CID文件進行下裝調試工作,表3顯示了導出的CID文件虛端子CRC校驗碼和SCD校驗碼之間的關系,通過CRC校驗碼來進行調試過程文件管控。

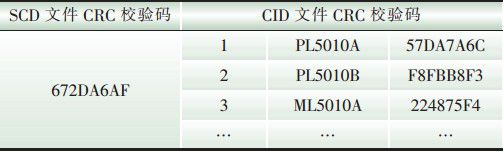

表3保東站虛端子CRC校驗碼

(3)SCD文件與設備下裝的CID文件不一致問題。保東站在進行出廠聯調和現場調試時會出現裝置的CID經常變動的情況,針對此種情況需要對SCD文件進行修改,然后再導出CID文件進行裝置的下裝,所以需要按階段對裝置的CID和SCD進行一致性校驗,校驗按照2.3節所述進行,包括靜態測試和動態測試。通過此環節有效保證了SCD文件與裝置運行的CID文件一致性。

500kV保東站試點工程的順利竣工證明了二次系統信息標準化平臺的有效性,通過二次系統信息標準化平臺,保證了各方協調工作,達到了“全過程標準化、可控化”的效果。

4結語

智能變電站日益發展壯大,它必將取代常規變電站成為變電站建設和運行的主要模式。針對智能站建設中二次系統信息的錯亂和不規范,本文提出了二次系統信息規范化平臺,從關鍵環節和技術層面理順了關系,對智能變電站的建設具有重要的指導意義。同時,現階段仍存在各大廠家配置文件格式不一致、虛端子配置有效性以及裝置文件庫建立等問題,這也將是今后智能變電站技術的研究重點。(作者：劉清泉 郝曉光 何磊)
